摘要：电力行业的改革带动着电力信息化的发展，从而也使得行业加强对信息技术的应用规模和力度。信息化的投资也更加注重多元化、实效性。图档管理的传统模式已经成为影响电力系统安全运营的隐患。延安供电局充分利用现有硬件资源，在原有的局域办公自动化网络上搭建电子绘图服务网络，以web方式发布延安电网各类图纸，以方便各个阶层人员对图纸的浏览、查询需要，加快信息传递速度，实现信息资源共享。
关键词：资源共享 图纸 Intranet web
0引言
在电力系统日常运营、维护、检修工作中，涉及到各种各样不同来源的，如来自设计院的设计图，来自设备制造厂的原理图、接线图，来自安装单位的调试图、竣工图等。还有电力系统本身检修、改造工作也积累了大量资料。各种各样的是电力系统传递信息和知识的重要手段，是变电站设备现场诊断、检修工作的依据。目前在我们这里，纸介质与电子版并存，对资料管理仍然采用传统的档案管理方式，这种方式存在着传递速度慢，知识共享困难，版本不统一，信息发布、获取、复制、存储成本高等诸多弱点，造成图实不符现象严重，已成为影响我们电力系统安全运营的隐患。针对上述面临的一、二次管理问题，我们采用Web power 电力企业一、二次管理系统，来绘制、管理我们日常用到的各种类型的。该系统应用电器设计cad软件和数据库管理系统的行业经验，提供了一套集电气录入（电子化）、web发布到基于intrnet/internent的电子化集中管理的整体解决方案。旨在提高本单位知识管理水平，降低录入及信息发布的成本，建立规范集中的及知识库，提高搜索、查询的响应速度，方便远程信息的获取，促进企业知识与信息的传递与共享，使我们的一、二次的管理更加专业化、规范化，为系统的安全、高效运行奠定更加坚实的基础。

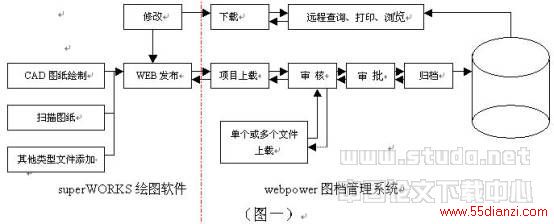

1系统组成
本系统集电气一、二次录入（电子化）、web发布及网络下集中管理于一体，为用户提供了一套从电子化到电子化图档管理的整体解决方案。
其中，superworks电气绘图软件采用visual C++6.0在autoCAD2002平台上二次开发而成。主要用以实现一、二次的电子化；web power图档管理系统采用ASP、XLM等技术在WINOOWs2000 server平台上开发而成，主要用于一、二次电子化（包括用superworks绘制的或者用扫描仪扫描出的以及设备说明性文件资料等等）的集中管理、远程查询浏览以及下载打印等功能。两个产品通过superworks提供的项目web发布功能无缝集成为一体。
2系统功能
系统才用模块化设计，其主要功能模块有：角色与权限管理、录入、查询浏览、流程管理（项目及文件上传、审核、审批、归档）、项目修改及版本管理、访问日志、统计报表、系统维护。
1）角色与权限管理
系统管理员通过角色权限管理对系统用户的基本信息、登录信息、权限信息进行管理，以作为整个系统安全运行的基础。系统管理员负责为用户分配所属角色，以决定用户登录系统后所拥有的权限范围。系统管理员可以根据实际工作需要，为用户分配多个角色或对同一用户进行角色合并以定制工作流程。系统包括一般用户、绘图员、审核员、审批员、归档员及超级用户。（系统管理员）等六种角色以及浏览、上传、审核、审批、归档、下载、打印、系统维护及改变工作下线等九种权限。每类角色具有系统默认的某些权限，系统管理员可以根据需要进行调整。角色权限分配见表：图二
角色
拥 有 权 限
浏览
上载
审核
审批
归档
下载
打印
维护
一般用户
√
×
×
×
×
×
√
×
绘图员
√
√
×
×
×
×
√
×
审核员
√
×
√
×
×
×
√
×
审批员
√
×
×
√
×
×
√
×
归档员
√
×
×
×
√
×
√
×
超级用户
√
×
×
×
×
√
√
√
（图二）
对于档案柜，系统管理员可以根据实际需要控制用户对档案柜内容的浏览权限，只有系统管理员给用户分配了某子档案夹的浏览权限，该用户登录系统后才能看到该子档案夹下的及资料。
2）录入
录入是一项浩大的工程，由于我们的电子化程度较低，必须从头做起，录入采用专业化电气设计CAD软件SuperWORKS供用电版。该软件含一次主方案设计、一次订货图自动生成，二次原理图绘制，材料表、端子表、电缆表生成及对用户原有AUTOCAD的合理兼容等实用功能，并以项目形式组织各类电气、方便查询、浏览。与通用CAD软件最大的不同是：SuperWORKS所绘制的不仅仅具有几何属性，而且具有物理属性，从而可自动生成相应的后续；同时实现间相关联信息智能互动，提高了的准确性，便于用户查图，审图及改图。
3）查询浏览
用户登录系统后，可以直接通过ie浏览器进行醒目查询浏览，并可按照分类树浏览选定项目的具体内容（如项目的树形结构、设备类型、类型、文件等），用户可以通过缩放、平移等操作详细查看指定，授权用户可以下载、打印。亦可按关键词（如项目名、图名、类别及上传、审核、审批、归档角色/时间）进行组合搜索查询。
4）版本管理
当项目中有改动、变更时，绘图员可以下载、更新项目，也可选择保留的不同版本。系统可自动产生项目的版本号，方便用户进行历史数据追溯。
5）访问日志
本系统具有日志记录数据库，记录着用户从成功登录系统到退出系统的全过程操作。包括记录被操作的信息以及访问者的信息（如访问时间、次数、操作方式等），以便于系统的安全维护。访问日志中的信息包括：登录用户名、访问时间、退出时间、操作项目、操作形式、（上传、下载、审核、审批、归档）等信息。
6）统计报表
系统可根据日志记录统计、汇总项目情况及用户访问情况，形成各种统计报表，并实现web端的打印。
7）系统维护
系统管理员可以对在线用户进行监控，提供对数据库及相关数据的整理、备份和恢复功能，使系统能够安全、有效的运行；系统管理员还可以终止工作流进程中的项目。
3流程管理1）工作任务主动推送
项目或文件资料按照上载-审核—审批—归档的工作流程主动推送到下一级，在流程中任一点未通过则沿原路径返回到上一级，等待重新处理。
2）自动消息传递
上载、审核、审批、归档成功或出现问题时，系统自动给相关人员发送短消息，使相关人员随时了解项目的进展
3）项目状态查询
每个用户可随时查看自己处理过的项目目前所处状态：待审核、待审批、或者待归档等；系统管理员可以查看所有工作流程中的项目及所处阶段。
