（3）存在问题：
① 悬挂承力索的承力索座，要进行新零件的试制，另外需进一步研究承力索受温度影响的位移情况。
5.悬挂方案五
（1）设计思路：采用单支撑弓型腕臂+旋转腕臂斜腕臂+双线隧道吊柱构成变形三角形悬挂支撑，承力索座固定承力索，定位管+定位器固定接触线。

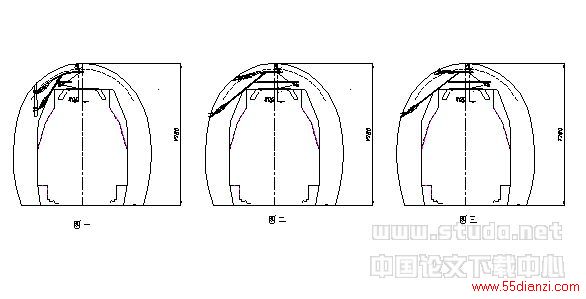

（2）特点：弓形腕臂与斜腕臂构成三角形结构，增强悬挂稳定性。弓型腕臂、QBNS2绝缘子均应重新设计，并可作图一~图三变形设计。隧道内接触网悬挂方式可采用全补偿简单或弹性链型悬挂。
（3）存在问题：
①弓型腕臂、QBNS2绝缘子均必须重新设计。
②该结构的稳定性应进一步研究。
③图二、图三中，弓形腕臂与斜腕臂的旋转轴不在同一平面，对悬挂装置旋转灵活程度的影响应进一步研究。

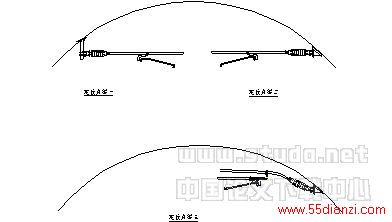

6.定位方案
（1）方案一：采用单支撑平腕臂+ JL9101（D1）定位器+吊柱
该方案调整方便，零部件现成，但受绝缘子长度、吊柱安装尺寸限制及绝缘距离限制，在接触网悬挂高度较高的双层集装箱通行条件下安装困难。
（2）方案二：采用单支撑平腕臂+ JL9101（D1）定位器+隧道腕臂调整底座。该方案垂直方向调整困难。
（3）方案三：采用单支撑弓形腕臂+ 定位管+JL9101（D1）定位器+隧道腕臂。解决了垂直方向调整问题，但净空要求较大。
以上三种方案均存在优化问题，既所有零部件在仅作定位的时候，其强度已大大超过定位所需要的强度，可通过结构校核，以满足设计要求来重新设计零部件。
结论，通过对上述方案的研究，我们认为方案一、二、三具有较为明显的优越性，推荐采用。
