超短波治疗是采用物理治疗的仪器之一，其工作原理是采用极板形式发出高频电磁波，使患病部位中的分子产生剧烈振动和相互摩擦，使表层和深部组织都能均匀受热，加剧血液循环．增进人体组织细胞的新陈代谢，达到治疗效果。常用于对神经和血管功能的恢复治疗．对消炎、止痛、消肿及抗痉挛效果明显，对类风湿性关节炎、创伤愈合、伤口感染均有一定的疗效。总之这种仪器是各医院最常用并经长期临床医疗的理疗仪器之一。

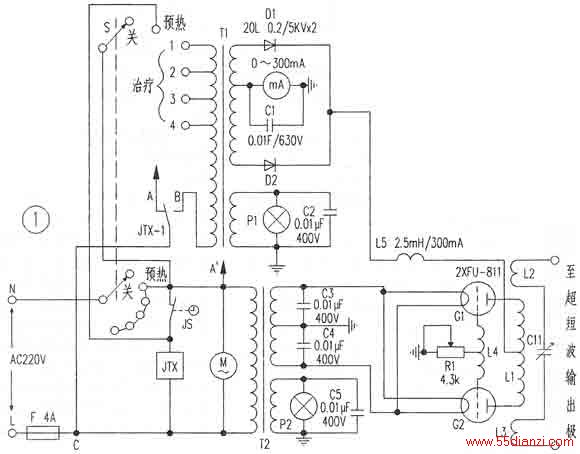

一、电路与工作原理该机由振荡放大、输出和报警电路组成。图1为该机主机电路。G1、G2采用FU一811电子管．L1为振荡线圈。G1、G2、L1组成高频振荡及放大电路。L4为栅极反馈线圈，R1为栅极偏压电阻。输出电路由L2、C11、L3组成磁耦合串联谐振电路．C11为调谐电容，调谐频率为40MHz~680MHz。
T1为高压变压器，将220V市电升压至AC600V、800V、1000V、1200V四挡。T2为灯丝及指示灯变压器，将市电220V降压成双6.3V．为G1、G2灯丝供电，单6.3V为指示灯P2供电。高压电源电路由Tl次级、D1、D2组成全波高压整流电路，分四挡输出800V~1650V直流电压，为G1、G2屏极供电。T1次级同时提供6V低压电源。直接为高压指示灯P1供电，作治疗指示。
输出功率及输出强度由s工作选择开关分4挡调节，作用是改变T1初级输入电压比，使次级输出高压电压变化，同时输出功率从50~300W(分四挡调节)。S1选择开关为双层6挡旋转开关。S1为上层．s2为下层，分为1～6挡，分别为关机、预热、治疗1一4(对应面板挡位I~Ⅳ)挡。L5为高频扼流线圈，作为滤除整流后的交流峰值。毫安表为0~300mA指示值．接在T1次级高压端中心抽头接地端，显示G1、G2振荡管屏极电流，作为该机高频电流输出量大小的参考。
JS为机械式定时器，最大定时时间60分钟。JTX为定时继电器。当定时开关达到所设定的时间后，Js变为常开，JTX失电，JTX-1常开触点断开，使T1初级端断电停止高压输出。而接在JTX常闭触点上报警电路的变压器T3初级端接通，使报警电路获电报警。M为机箱内电子管降温风扇。

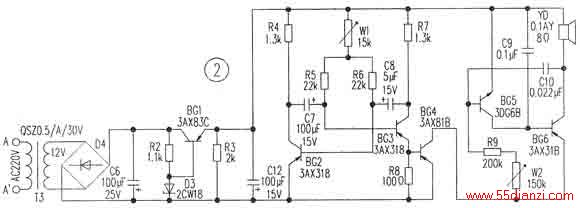

图2为报警器电路．它由T3将A—A’220v市电降为l2V低压交流电，经整流、滤波后，为报警器电路提供工作电源。由BG2、BG3组成无稳态多谐振荡器，其振荡频率由W1、R5、R6、C7、C8等元件的参数决定，再经过BG5、BG6放大届驱动扬声器发声。
二、常见故障维修
1．将S开关调到4时．仅有很微弱的输出．电流表显示迭不到10mA。
因该机采用电子管作振荡、放大源．电子管长期工作在高温高压的状态下极易老化，在一般的情况下使用时间为200—400个小时。电子管分为J级(军用)和M级(民用)，J级的电子管工作时间较长，M级的电子管工作时间短于J级。此时只需更换同型号的电子管即可修复。
2．整机无输出。
用测电笔测试时氖灯无辉光。S1开关调到1挡时，测量G1、G2屏极有800v直流电压，测量栅极无负压，关机后测量栅极偏压电阻R1无阻值，判断为R1断路．用25W43kΩ,线绕可调电阻更换后正常。更换电阻时可适当调电阻的滑动端，使S1开关位于1挡时为-80V，2挡为-100V，3挡为-l20V，4挡为-140V即可投入使用。
3．用测电笔测整机输出端氖灯能发出辉光．用极板试用时也有输出．只是调到1~4挡时．电流表均显示大于300mA(打表)。
虽然测试时氖灯发光正常，电极板也能够发热，电流表指示始终大于300mA，但却无输出功率监测指示功能．这是不能投入使用的。这时用指针式万用表电流挡代替毫安表测量，能显示电流量的大小，并随着调整而变化．判断为电流表损坏，用同型号同规格的电流表(毫安表)更换后显示正常。
三、维修时须注意的问题
1．该机是采用电子管作为主机振荡及放大输出的，G1、G2工作在高电压的状态下，检修时要注意屏极电压是高于1000V的高压，测量电压时要注意万用表的量程及表笔的绝缘层是否良好，以免对测量表及人体造成伤害。其次在更换元件或处理元件时，一定要关闭整机电源后方可进行操作。
2．测量该机屏极电压和输出电压时，要采用指针式万用表，不能采用数字万用表，因该机屏极电压和输出电压含高频电压。而数字万用表受到测量频率的影响，很容易造成数字万用表损坏。
3．与该机同类型的还有台式及其他落地式．有的机型采用不同的报警方式．但主机电路原理基本相同，可参考该机原理图及维修方法进行修理。
