图4：电量测定计电路功能方框图。
配置电量测定计
在配置Impedance Track电量测定计时，首先要确定电池单元的化学ID，并选择相应的固件文件。用于该设计的电池单元是松下的CGR18650C，属于LiCoO2/石墨化碳化学性质。根据阻抗跟踪算法所设定的惯例，电池单元的化学性质ID被识别为0100。从BQ20Z90网页可以下载针对这种化学性质的正确的固件(BQ20Z90_v110_ID0100_default.senc)。一旦固件被载入芯片，所有类型的电量测定计配置都可以通过定制数据闪存来完成。一种完成定制数据闪存的传统方式是利用bqEVSW*价软件。
大量的数据闪存常数被分组为12类，它们支配电量测定计的工作。例如，"1st Level Safety"类保护电池，使之免于出现一些较为严重的电压、电流和温度条件，触发这些保护功能仅仅要临时关闭充电或放电功能；然后，当这些条件消失时，电池包可以恢复。在应用中容许的充电和放电的最大温度为60°C，在该类中可对最大温度进行配置。为了避免冗长的配置，图5列出了在每一种类中可以被配置的大多数应用和操作。

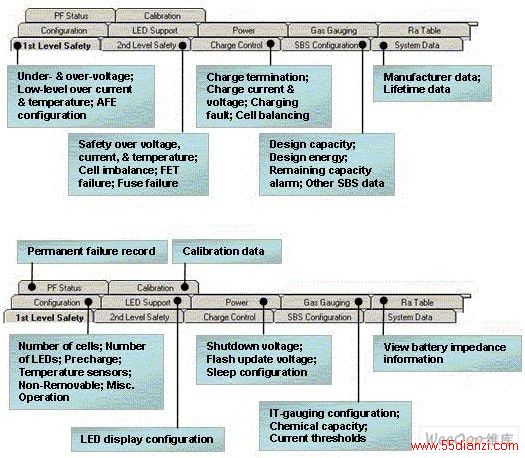

图5：电池数据闪存类的配置。
可选的功能可以在具有三个配置寄存器A、B和C的配置类中找到。注意：因为该应用实例是一个可拆卸的电池包，NR位应该为零，以关闭配置寄存器B中的“non-removable”配置功能，并且有必要在电池包连接器上实现一个System_Present信号。利用适当的数据闪存配置数据，该电池包应该以目标电池单元的配置而正常地工作。
在生产中，Impedance Track电量测定计仅仅需要一个典型的电池包被循环充电和放电，以了解阻抗和化学容量的典型数值，从而修改"Ra Table"的数据闪存分类和在"Gas Gauging"分类中的化学容量，然后，就可以把相同的数据闪存配置文件用于所有生产的电池包。
