荧光灯常用灯丝预热电路

图5    单灯灯丝电流预热型

3．2    单灯灯丝电压预热型

    单灯灯丝电压预热型电路结构如图6所示。在这种灯丝预热电路中，利用和镇流电感（L）绕在一起的两个灯丝绕组上的电压实现灯丝预热。特点是在灯的整个工作过程中，灯丝都有电压施加于灯丝两端。

图6    单灯灯丝电压预热型

3．3    双灯串联灯丝电压预热型

    双灯串联灯丝电压预热型电路结构如图7所示。在这种灯丝预热电路中，利用和镇流电感绕在一起的三个灯丝绕组（L）上的电压实现灯丝预热。特点是在灯的整个工作过程中，灯丝都有电压施加于灯丝两端，并且通过中间的灯丝绕组（L）的电流应为上、下两个灯丝绕组（L）的灯丝电流两倍。

图7    双灯串联灯丝电压预热型

3．4    双灯串联灯丝电流预热型

    双灯串联灯丝电流预热型电路结构如图8所示。在这种灯丝预热电路中，利用和镇流电容串在一起的一个灯丝变压器（T2）上的次级电压实现灯丝预热。

图8    双灯串联灯丝电流预热型

3．5    双灯并联灯丝电流预热型

    双灯并联灯丝电流预热型电路如图9所示。电路工作原理与单灯灯丝电流预热电路相同。

图9    双灯并联灯丝电流预热型

3．6    双灯并联平衡变压器灯丝预热型

    双灯并联平衡变压器灯丝预热型电路结构如图10所示。电路中利用一个平衡变压器（T）来实现灯丝的预热。电路工作原理与单灯灯丝电压预热型电路相同。电路特点是由于电路中的平衡变压器可使两只灯的工作电流一致。

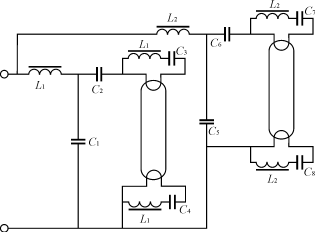

图10    双灯并联平衡变压器灯丝预热型

3．7    双灯并联灯丝电压预热型

    双灯并联灯丝电压预热型电路如图11所示。电路工作原理同单灯灯丝电压预热电路。

图11    双灯并联灯丝电压预热型

4    结语

    本文主要讨论了荧光灯的预热，有关预热的主要技术要求和几种主要的灯丝预热电路及特点，由于荧光灯的灯丝预热对提高荧光的寿命有重要的作用，所以本文有一定的实用意义。
