(4) 热敏电阻
变频器各部位温升的测试也可用热敏电阻。例如IGBT产生的温度透过散热片传至紧贴其上的负温度系数热敏电阻,该电阻阻值的变化间接反映了IGBT的温度变化，温度/阻值详见热敏电阻温度分度表。
5.4 环境条件要求
周围空气温度在+10℃~+40℃之间，测量时至少用两个温度计，均匀分布在被试电器的周围，放置在被试电器高度的0.5m处离开被试电器的距离约1m。
5.5 试验电流的要求
各相电流平均值应≥试验电流值，但L2相电流值不得小于试验电流值，每相电流与平均电流之差不得大于＋5%。
5.6 温升测量的要求
进行温升试验时，所有的电器像正常工作那样闭合，控制电路应带电。用于温升测量的电流互感器至少为0.2级，测量用的电流表至少为0.5级，且测量时各回路电流表的指示值为全量程的2/3以上(电流表指针占满刻度的2/3以上)。
5.7 测量方法
变频器处于规定的通风和散热条件下，输入电压为额定电压，装置输出为额定电流，测试其主要部件温升。(如散热器、IGBT、整流桥、直流母线等)。用测量仪器进行温度测量，试验时间一般不低于4h，每隔30min做一次试验温升值记录，如果温度的变化速率小于1℃/h,则认为温升已达稳定值。
5.8 试验判定

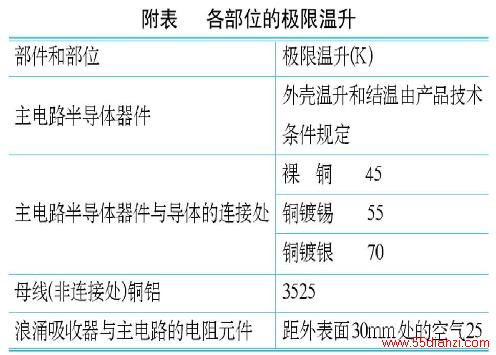

其测试结果应符合附表的要求及生产厂提供的技术数据。整流桥、IGBT的温升极限可以是规定点(如外壳)的最高温升，也可以是等效结温，由制造厂决定。
screen.width-461) WINOOW.open('/55dz_dzwz/UploadPic/2016-2/201621141835571.jpg');">
6 结束语
事实证明凡经试验验证符合标准要求，并通过长时间考核的变频器投运以后，都会有很高的可靠性。所以了解变频器的发热原因，并对其进行温升考核是提高变频器使用寿命的重要前提。
