改进的概率稳定评估方法及其应用

外电网中T核电站及与其相连的J1、J2、J3节点是研究中主要关注的，故将这几个500kV节点及与这些节点相连的220kV网设为A区，电网其余部分设为B区。

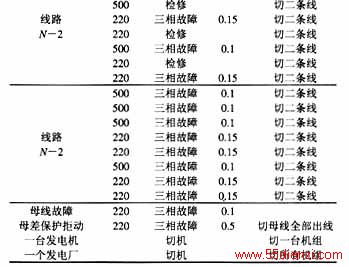

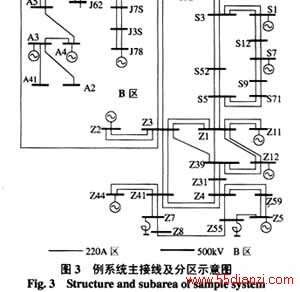

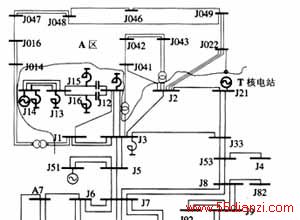

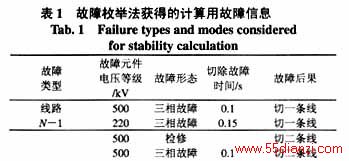

例系统主接线及分区示意图如图3所示。稳定计算中主要考虑的故障类型、故障形态、故障切除时间及故障后的直接后果见表1。
T核电站第一台1GW机组和第二台1GW机组将分别在2005年冬季和2006年夏季投入商业运行，此外，考虑到系统将安排每台核电机组在冬季进行停机检修和更换燃料，冬季有四个月时间只有1台核电机组运行，因此在计算中考虑了4种典型的运行方式：
1）夏季大负荷方式（简称夏大方式，即系统年峰荷）安排2台核电机组运行，抽水蓄能机组运行于发电工况。
2）夏季小负荷方式（简称夏小方式）安排2台核电机组运行，抽水蓄能机组运行于抽水工况。
3）冬季大负荷方式（简称冬大方式）安排1台核电机组运行，1台核电机组检修，抽水蓄能机组运行于发电工况。
4）冬季小负荷方式（简称冬小方式，即系统年谷荷）安排1台核电机组运行，1台核电机组检修，抽水蓄能机组运行于抽水工况。

4.2 稳定计算数学模型
对目标电网500kV和L地区220kV电厂的发电机均作了详细模拟，单机100MW以上的发电机均采用变化模型，励磁系统包括EK、EG、EA、EJ 4种类型，所有发电机均考虑调速系统。
4.3 提高稳定的措施
稳定控制措施对电网稳定计算结果有直接影响，计算中考虑了按《电力系统安全稳定导则》要求，通常需要采用的最基本措施包括：①联切故障线路两端的发电机和直配线负荷；②当发电机出线故障、开关拒动引起稳定破坏时，允许在故障后0.2s切除发电机；③已经失步的发电机，如果不造成T核电站和目标电网发生全网性的稳定破坏，允许切除。
4.4 电网稳定破坏判别标准
在本研究中如果出现下列情况之一，则认为发生电网稳定破坏：①T核电机组与目标电网失去同步；②T核电机组运行频率降低到47周或升高到53.5周，持续时间达到0.1s；③在稳定计算过程中监测主要的母线和发电机电压，如果电压低于0.75pu的持续时间达到1s，则认为系统出现电压失稳。

4.5 计算结果及讨论

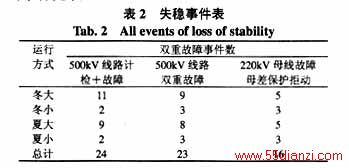

采用改进故障枚举法的分区模型后枚举出的系统状态数为9920个，对这9920个系统状态进行暂态稳定计算后，得到导致外部电力系统失稳的事件见表2。
