本文详细分析了一种正弦波输出的逆变电源的设计，以及基于单片机的数字化SPWM控制的实现方法。数字化SPWM控制灵活，电路结构简单，控制的核心部分在软件中，有利于保护知识产权。
低压小功率逆变电源已经被广泛应用于工业和民用领域。特别是新能源的开发利用，例如太阳能电池的普遍使用，需要一个逆变系统将太阳能电池输出的直流电压变换为220V、50Hz交流电压，以便于使用。本文给出了一种用单片机控制的正弦波输出逆变电源的设计，它以12V直流电源作为输入，输出220V、50Hz、0~150W的正弦波交流电，以满足大部分常规小电器的供电需求。该电源采用推挽升压和全桥逆变两级变换，前后级之间完全隔离。在控制电路上，前级推挽升压电路采用SG3525芯片控制，采样变压器绕组电压做闭环反馈;逆变部分采用单片机数字化SPWM控制方式，采样直流母线电压做电压前馈控制，同时采样电流做反馈控制;在保护上，具有输入过、欠压保护，输出过载、短路保护，过热保护等多重保护功能电路，增强了该电源的可靠性和安全性。
该电源可以在输人电压从10.5V到15V变化范围内，输出220V±10V的正弦波交流电压，频率50Hz±O.5Hz，直流分量
主电路

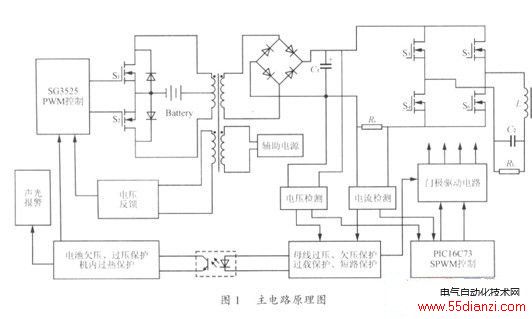

逆变电源主电路采用推挽升压和全桥逆变两级变换，如图1所示。
输入电压一端接在变压器原边的中间抽头，另一端接在开关管S1及S2的中点。控制S1及S2轮流导通，在变压器原边形成高频的交流电压，经过变压器升压、整流和滤波在电容C1上得到约370 V直流电压。对S3～S6组成的逆变桥采用正弦脉宽调制，逆变输出电压经过电感L、电容C2滤波后，最终在负载上得到220 V、50 Hz的正弦波交流电。采用高频变压器实现前后级之间的隔离，有利于提高系统的安全性。
输入电压10.5～15 V，输入最大电流15 A，考虑一倍的余量，推挽电路开关管S1及S2耐压不小于30 V，正向电流不小于30 A，选用IRFZ48N。
升压高频变压器的设计应满足在输入电压最低时，副边电压经整流后不小于逆变部分所需要的最低电压350 V，同时输入电压最高时，副边电压不能过高，以免损坏元器件。同时也必须考虑绕线上的电压降和发热问题。选EE型铁氧体磁芯，原副边绕组为7匝：300匝。
变压器副边输出整流桥由4个HER307组成.滤波电容选用68μF、450 V电解电容。
根据输出功率的要求，输出电流有效值为0 6～O.7 A，考虑一定的电压和电流余量，逆变桥中的S3～S6选用IRF840。逆变部分采用单极性SPWM控制方式，开关频率fs=16 kHz。
