STM32F103在数字式电镀电源并联均流系统中的设计

软启动输出、在稳压模式下输出平均电流、安培时模式下输出加药信号、工艺曲线模式下输出下一阶段的电压或电流参数等。停机控制在需要停机时通过发送停机命令控制功率模块停止工作。

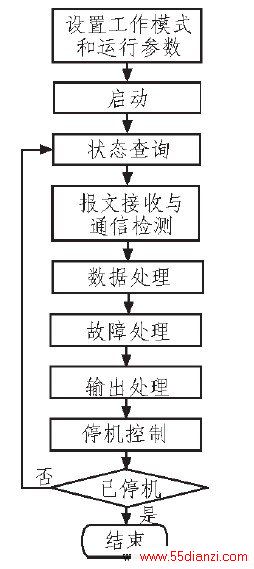

图5 运行监控流程图

　　4 实验应用

　　实验系统包含2个1 000 A/15 V的功率模块，系统在总设定电流下以稳压模式运行，测得表1中实验结果数据。

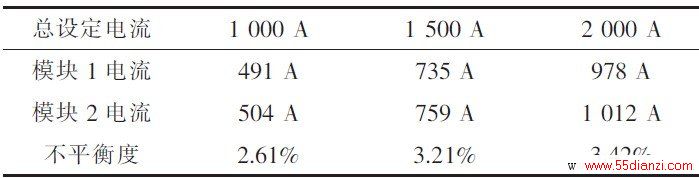

表1 稳压模式测试结果

　　从表中可见，均流不平衡度在5%以内，满足国家相关标准，实现了功率模块的并联运行和均流。经实际测试表明，系统其他相关指标均满足要求，系统运行稳定可靠。

　　5 结论

　　并联均流系统采用ARM芯片STM32F103作为主控芯片，利用其丰富的资源和强大性能，实现了多种外设接口并简化了硬件设计，实现了图形交互界面、基于操作系统的任务调度、CAN和上位机通信以及多种工作模式，增强了系统的功能、友善性和扩展性。
