PWM整流器中相序调整的新方法

ab′ ,u _cb′ 在6 种进线方式下分别有两种波形且相位差60°，区分这两种波形即可区分接线正确与否。y1=sin（2πt/T+φ），y2=sin（2πt/T+φ+π/3），其中T 为周期，φ 为初相角，y1和y2分别是关于时间t 的函数，且y2比y1超前60°。当t=（T/2π）（2kT-φ-π/3），k=0,1,2…，即y2处于过零点且上升沿位置，此时y1=-√3 /2<0;当t=（T/2π）（2kT-φ），即y1处于过零点且上升沿位置，此时y2=√3 /2>0.同理，当uab′处于过零点且上升沿位置，通过判断ucb′是否大于零就可判断出输入端接线是否正确。当判断接线错误时，互换uab,ucb可将线电压调整正确，α，β 坐标系下的电压为：

　　互换线电压会导致扇区号呈顺序排列，使电压空间合成矢量的旋转方向也由逆序变成顺序。

　　为保证电压空间合成矢量按照逆序旋转，可从开关器件切换点的时间T1,T2,T3入手，表1,2 分别为逆序旋转和顺序旋转。

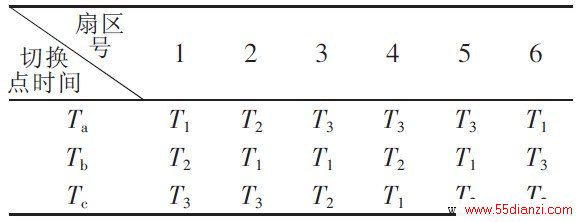

表1 扇区切换点时间（逆序）

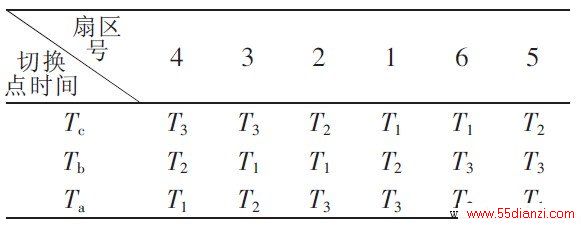

表2 扇区切换点时间（顺序）

　　由此可知在互换线电压的基础上还要通过互换切换点时间T_a,T_c,才能使电压空间合成矢量的旋转方向按照逆序旋转。在此线电压是以b 相电压为参考电压，u_ab,u_cb的互换其实也是u_a,u_c的互换，输入电压与电流相位跟随，所以当判断接线错误时，i_a,i_c也要互换，α，β 坐标系下的电流i_α,i_β为：
