17 , M₁₈ 都导通， R=1, S= 0, AU XCLK 被锁定为高电平， 既减小了功耗， 也避免了辅助振荡器关断之后R, S 端出现不确定状态。

　　4   电路整体仿真结果与分析

　　整体电路在0. 5μm CMOS 工艺库（ V _thN= 0. 72 V,V_thP = - 0. 97 V） 下仿真， 仿真条件为V_IN = 0. 8 V, 仿真结果如图4 所示。

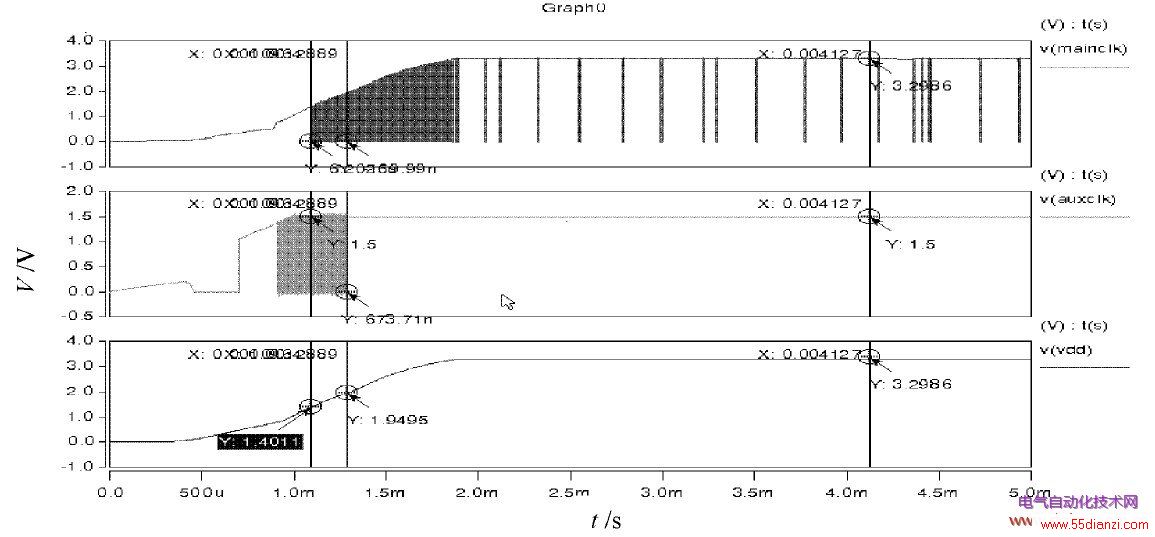

图4   两个振荡器的切换

　　从图4 可以看出， 电路启动后， 首先辅助振荡器V（ aux clk） 起振， V _DD逐渐升高， 升高至1. 4 V 时， 主振荡器V（ mainclk） 起振， 但此时只有辅助振荡信号通过开关S2 传到功率管的栅极， 当V_DD升高至1. 9 V 时， 辅助振荡器关掉， 主振荡器信号通过开关S1 传到功率管的栅极， V_DD继续升高至设定的输出电压3. 3 V 以后，由反馈电路控制主振荡器的开启与关断， 来维持这一输出电压。

　　5   结 语

　　本文针对输入电源电压变化范围较大， 设计了两种结构不同的振荡器， 其在在不同电源电压范围内工作的频率较稳定， 并利用电压检测模块进行合理的切换， 解决了低输入电压下电路无法启动的问题， 是一款适用于商业开发的DC-DC 升压型开关电源。
