③功率可以双向传递,具有再生能力
对于功率因数高的要求，便选择pwm了整流电路，其中功率元件采用了igbt功率元件。通过基于igbt的控制系统可以很好的将功率因数控制为1，将能量从网侧几乎全部传递到马达，同时将在反向制动时将能量反馈回电网。
在这个功率因数控制中，采用矢量控制技术。其中电流调节器检出电源侧电流，通过(u,v,w)到(dfb,qfb)变换，将它分解为与电源电压同相的有功分量iqf和与电源电压正交的无功分量idfb。而将给定id*设定为0，并控制参数使两个反馈值与给定值iq*和id*一致。由此，可以使输入电压与电流同相，也就是功率因数为1。另外，将自动电压调节器和负荷补偿环节的输出作为有功电流给定来控制整流器输出。图6为功率因数控制过程中整流器矢量图，图a为非高功率因数参数矢量图，可见vs和is相位不一致，所以输入功率因数小于1;图b为对整流器矢量控制后的矢量图，vs和is被控制到同一相位，使输入功率因数为1。

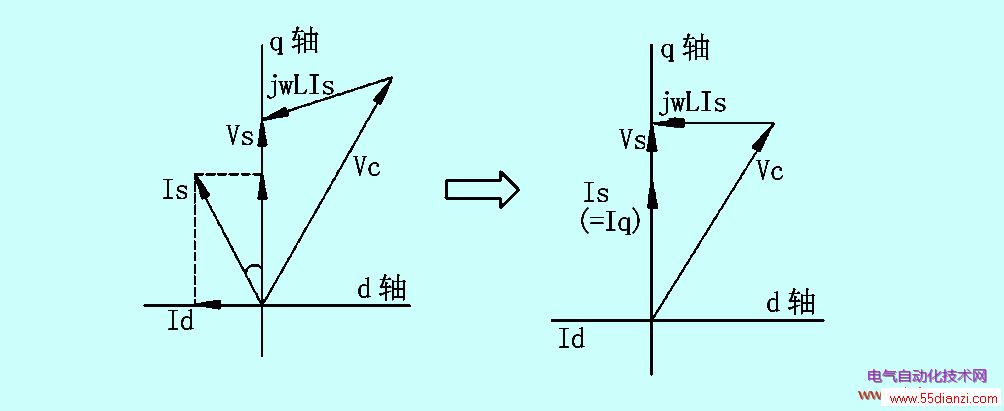

图6 整流器向量图
4 结束语
这套大容量高功率因数整流器在冷轧厂的成功应用，保证了生产的稳定运行。在试运行阶段，系统运行稳定，操作维护方便简洁。在其控制系统中，运用了大量的新技术，低载波频率和载波相位配合等技术的应用有效降低了谐波对电网的影响;同时，矢量控制高功率因数技术，保证了网侧输入功率因数达到1.0。
