全桥三电平直流变换器的最佳开关方式

放电，谐振电感承受反压，i_p下降。 由于C₂、C₃、C₅~C₈，Q₂、Q₇、Q₈近似为零电压关断。设计谐振电感，保证其能量足以使滞后管充放电完毕。在i_p下降到零以前开通Q₃、Q₅、Q₆，实现滞后管的零电压开通。Q₃、Q₅、Q₆关断Q₂、Q₇、Q₈开通时也是如此。
4 实验验证
    对变换器进行实验验证，实验参数如下：
       ① 输入直流电压：600V±20%；
       ② 输出直流电压：280V；
       ③ 输出电流：10A；
       ④ 输出滤波电感：L_f=450μH；
       ⑤ 输出滤波电容：C_f=560μF；
       ⑥ 变压器原副边匝比：K=1.39；
       ⑦ 开关管：IRF460；
       ⑧ 谐振电感：L_r=40μH；
       ⑨ 开关频率：50kHz；

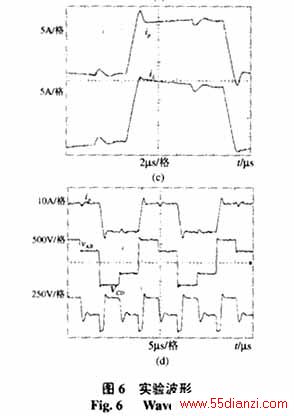

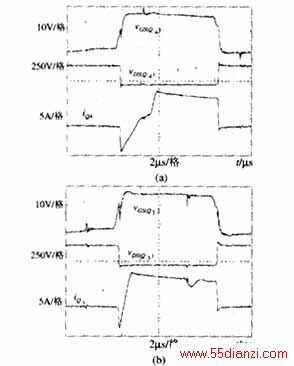

    实验波形如图6所示：其中图6(a)为超前管实现ZVS的波形，其中图6(b)为滞后管实现ZVS的波形：通道1是驱动信号，通道2是D、S间电压波形，通道3是电流波形。可以看到开关管开通时，D、S电压已经降到零，电流再上升；关断时D、S电压缓慢上升。图6(c)中通道1是电流i_p波形，通道2是电流i_Lr的波形。图6(d)中通道1是电流i_p波形，通道2为A、B两点间电压波形，通道3为C、D两点间的电压波形，可以看到该电压波形比较平滑，已经最大限度地降低了寄生振荡。比较通道1和通道3的波形，可以看出当v_AB上升到高电平时，v_CD要持续一段时间才能上升到高电平，持续的时间就是占空比丢失的时间。

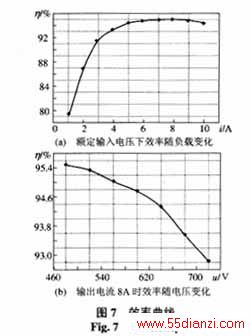

 变换器效率如图7所示。其中图7(a)为额定输入电压下效率随负载变化曲线。随着负载的增加，变换器效率起初是增加的，到输出电流为8A时效率最高为95.0％，然后有所下降。满载时为94.4%。图7(b)为输出电流8A时效率随输入电压变化曲线，变换器效率h 随着输入电压的增高而降低。

5  结论
    从前面的讨论中，可以得出以下结论：
    本文提出了一种新的三电平拓扑分析方法，应用该方法对全桥直流变换器进行三电平拓扑变换，可以使每只开关管的电压应力降低到原来的1/2，使该拓扑的应用范围更为广泛。
    根据所给条件寻找到的最佳开关方式可以使变换器的能量传输比达到最高、滤波电感的电流脉动达到最小、同时各开关管均可实现零电压开关。
    加入的箝位二极管可以最大限度地降低整流二极管的寄生振荡，降低其电压应力。
