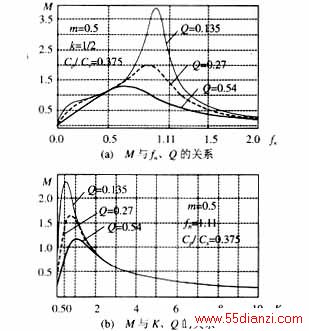

由图7可知：随着Q值增加，输出电压下降，因此设计时，应考虑最大负载情况。
图7(a)表明当fn在0.5~0.6之间时，输出与负载无关，但此时开关频率低于谐振频率并且输出电压略高于输入电压。
图7(b)表明当K大于2时，输出与负载无关，图7(c)表明当Cp/Cs约大于4.5时，输出也与负载无关，但此时输出电压都小于输入电压。
图7(d)表明调制比m较小时（约小于0.5），输出与m基本呈线性关系，当m较大时，输出与m呈非线性关系。
5 实验结果
根据上述分析可知,虽然该电路作为降压电路可能优于升压电路，但考虑到fn大于1，因此设计了一台升压原理样机。输入电压Vin=100V ，输出电压Voac(max)=220V，输出功率120W。所用参数：Lr=240mH，Cs=1.2mF，Cp=0.45mF，fc=40kHz，fr=18kHz，K=1/2 ，Ld=5mH，Cf=0.1mF，RL=200W，LL=10mH，m=0.5。

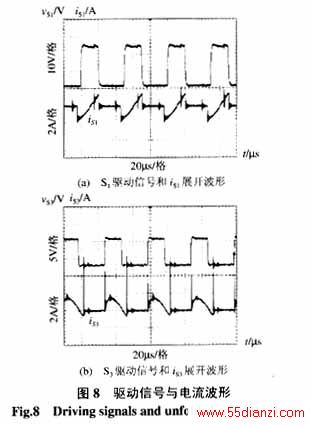

图8(a)表明开关S1的驱动信号在其反并联二极管续流时有效，所以移相电路超前桥臂为ZVS开通。图8(b)表明开关S3在接近零电流时关断，而且此时反并联二极管导通，所以滞后桥臂为准ZCZVS关断。

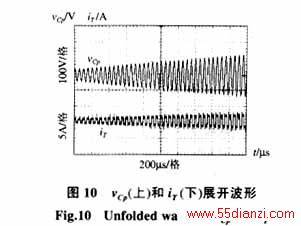

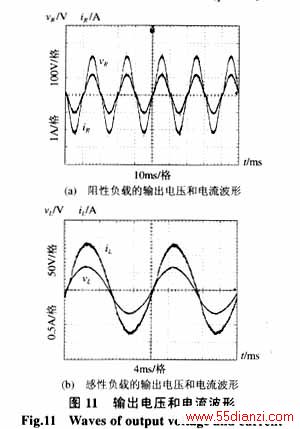

图9表明低频逆变电路为ZVS开关。图10验证了假设条件的正确性。图11表明对于阻性和感性负载时，该电路是适用的，验证了假设条件的正确性。同时，图11(b)也表明当负载功率因数较低，即Q值较大时，在相同输入直流电压下，输出电压变小。若输出电压保持不变，则可以通过适当减小fn、K、Cp/Cs以及适当增加m值实现。
6 结论
（1）通过选择合适的谐振参数、变压器匝比及调制系数，该电路既可以升压，也可以降压。但总体来讲，降压时受负载影响较小。
（2）移相电路的超前桥臂实现了零电压开通，滞后桥臂实现了准ZCZVS关断。
（3）低频逆变器实现了零电压开关。
（4）该电路适用于阻性和感性负载。
