电力电子变压器并联运行动态仿真

3  仿真分析

      本文利用Matlab6.5/Simulink搭建了仿真模型，对两台同参数PET的并联运行进行了仿真。系统主要参数为：PET额定容量10kVA，额定电压240/110V；PET2额定容量10kVA，额定电压240/110V系统频率50Hz，高频变压器频率1000Hz，IGBT开关频率 9000Hz；K_P、K_Q硒均取标幺值0.01，频率给定值f₀取50Hz，相位给定值ρ₀取0，幅值给定值U₀取标幺值为1.0。

3.1  两台PET同时投入并联运行（情况1）

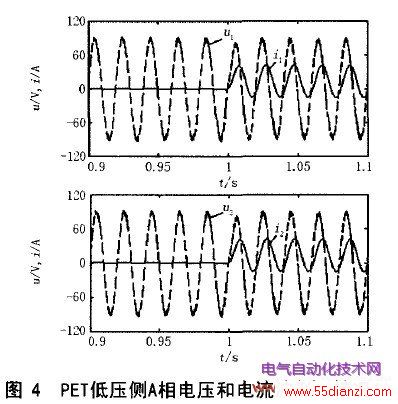

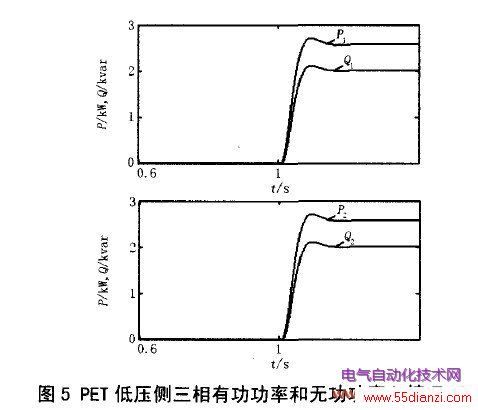

      1.0s 时，两台PET在低压侧由空载投入并联运行，承担功率因数为0.8的综合性负载。有关变量波形如图4-图6所示。由图可以看出，两台PET对应变量的波形一致。并联运行后所承担的负载电流相等，实现了均流控制以及有功、无功负荷的稳定分配，且频率保持恒定值不变。
