500kV固定串联补偿装置技术特点分析
点击数：7796 次 录入时间：03-04 11:54:41 整理：http://www.55dianzi.com 无功补偿
1 前言 高压输电系统使用串联补偿装置能够有效地降低输电系统间的电抗值，提高输电能力和系统运行的稳定性，降低输电系统工程造价。自1950年第一套220kV串联补偿装置在瑞典投入运行以来，高压串联补偿装置在全世界得到了广泛的应用。据不完全统计，目前全世界运行的高压串联补偿装置总容量已达到80Gvar，电压等级从220kV发展到750kV。我国分别在1966年和1972年投入使用了第一套220kV和第一套330kV串联补偿装置，其中330kV串联补偿装置的技术水平当时在世界上还有一定的先进之处。后来随着电网网架结构的加强和电网运行方式的改变，这些串联补偿装置相继退出运行，此后在长达20多年的时间里，高压串联补偿装置在我国出现了空白。2000年，借助于阳城—淮安500kV输电系统的建设，国内首次在徐州500kV三堡开关站使用了二套500kV固定串联补偿装置，这二套500kV串联补偿装置已于2000年11月30日投入试运行。本文就这二套500kV固定串联补偿装置的技术特点进行简要介绍分析。

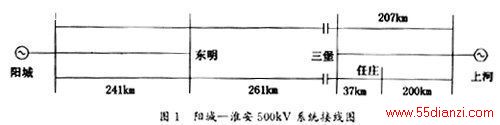

2 阳城—淮安500kV输电系统简介 阳城发电厂坐落在山西阳城境内，一期工程安装6台350MW火力发电机组，总发电装机容量2100MW，由美国AES公司和江苏、山西有关单位共同投资建设。电厂所发电量通过500kV输电线路全部输送至江苏使用。500kV输电系统接线图见图1。
由阳城发电厂至淮安上河变电站之间输电距离长达744km，沿途设置了东明和三堡二座500kV开关站以分割线路（500kV任庄变电站在此之前已经建成投运），整个500kV输电系统采用3—2—3接线方式。即阳城电厂至东明开关站之间架设三回500kV线路，其中两回为同塔双回路架设；东明开关站至三堡开关站之间架设两回500kV线路，采用同塔双回路架设。三堡开关站至上河变电站架设三回500kV线路。根据潮流及稳定计算结果得知：如果在N－1条件下要保证阳城电厂不降低发电出力，就必须全线架设三回500kV线路。为降低工程造价，因此决定在东明开关站至三堡开关站之间的两回500kV线路上三堡开关站侧安装两组500kV串联补偿装置。
3 三堡500kV串联补偿装置简介
目前世界上运行的串联补偿装置分为固定串补（FSC）和可控串补（TCSC或CSC）两种，其中可控串补真正投入运行的只有两家（美国的230kV Kayenta变电站和500kVSlatt变电站），其技术复杂性和投资均较高，而固定串补投资较低且有近50年的丰富运行定串补。通过国际招标，由西门子公司中标成套供货，其中旁路断路器及隔离开关、控制保护装置由西门子公司自己制造，旁路间隙和阻尼装置由诺基亚公司制造，串联电容器由Cooper公司制造。串补装置电气接线图见图2。
串补装置技术参数见表1（两套串补装置参数完全相同，只列出一套的参数）：
