组合开关的结构示意图和图形符号

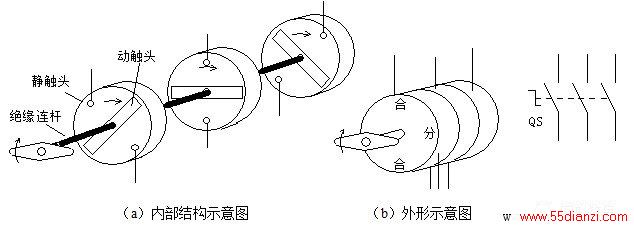

组合开关又称转换开关，控制容量比较小，结构紧凑，常用于空间比较狭小的场所，如机床和配电箱等。组合开关一般用于电气设备的非频繁操作、切换电源和负载以及控制小容量感应电动机和小型电器。 组合开关由动触头、静触头、绝缘连杆转轴、手柄、定位机构及外壳等部分组成。其动、静触头分别叠装于数层绝缘壳内，当转动手柄时，每层的动触片随转轴一起转动。 常用的产品有HZ5、HZ10和HZ15系列。HZ5系列是类似万能转换开关的产品，其结构与一般转换开关有所不同；组合开关有单极、双极和多极之分。 组合开关的结构示意图及图形符号如图1-4所示。
 组合开关的结构示意图和图形符号
