4.2 系统功能

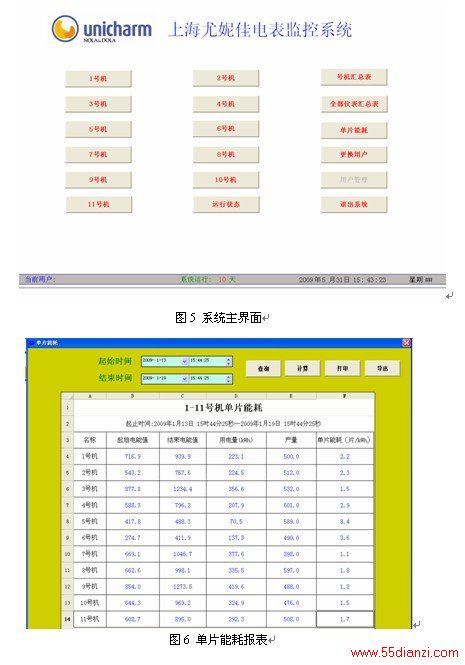

整个系统实现了对一期配电房和二期配电房所有回路电能的采集和统计,实现了远程自动抄表、电能统计等功能。图5所示为系统主界面。
(1) 远程电参测量:包括实时电能、分摊电能、总电能以及按照号机统计电能。
(2) 运行状态监测:通讯异常报警提示。
(3) 用户管理:不同用户权限具备不同操作功能,各级权限的口令修改操作功能,具有权限防误功能。
(4) 电能报表:实现了所有电能报表的按时间查询,分为分钟、小时、班组、日、月五种类型,包括总、尖、峰、平、谷复费率电能及用电量。
(5) 电能棒图:任意回路电能实时电能棒图显示,包括总、尖、峰、平、谷电能。
(6) 汇总表:所有号机电能汇总,按时间段查询,自动计算任意时段用电量。
(7) 单片能耗:自动计算单位产量能耗,并可打印及到处。单片能耗计算界面如图6所示。
(8) 打印及导出:所有报表及界面可打印,或以EXCEL、WORD格式进行导出。
5 结束语
该系统已经在尤妮佳调试完成并验收,目前已成功投入运行,系统软件画面刷新时间小于1s,遥信处理准确率大于99.9%,整个系统运行安全、稳定,极大地方便了用户的使用。
ADL导轨式电能表的应用对于准确计量电能、节省安装空间、节约工程成本,均具有现实意义,对比传统的壁挂式电度表,其体积小巧、外形简洁、接线方式灵活、安装方便,为电能管理系统的改造的简单化、集中化提供了方便。
该系统完全按照客户要求对各个号机进行分别计算,计算共同设备的电能分摊数及单片能耗数,并做了分钟、小时、日、月四种类型报表。方便的电能数据库报表极大地减少了用户进行电能抄表人力的投入,为管理者进行内部计量考核提供了直观的依据,为进一步的节能管理及节能措施的实施打下了基础。到目前为止,用户对整个系统及及所实现的功能都很满意。
参考文献
1. 上海安科瑞电气股份有限公司.ADL系列导轨式安装电能表选型手册.2008.7
2. 任致程 周中. 电力电测数字仪表原理与应用指南. 北京.中国电力出版社. 2007.4
3. 新华社《国务院关于印发节能减排综合性工作方案的通知》. 2007.6
4. 国家发改委《能源发展“十一五”规划》. 2007.4
作者简介:
周中,男,汉族,学士,主要研究方向为电能分项管理研究,电话:800-8206632,邮箱:ACREL001@VIP.163.COM
