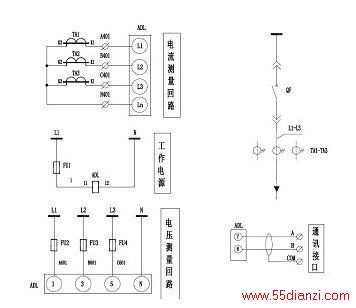

图7 ADL-300E用于三相回路二次原理图 用于3个独立的单相回路二次原理见图8，ADL-300E支持0.05A电流信号接入，电流互感器二次侧不允许接地。安装结构为DIN35mm导轨，见图9。

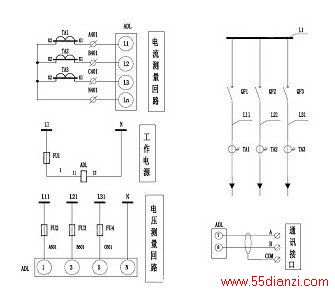

图8 ADL-300E用于3个独立的单相回路二次原理图

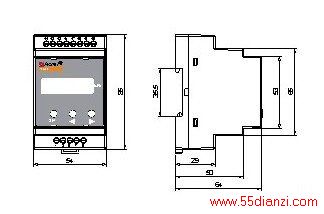

图9 ADL-300E仪表外形及尺寸 6 系统报价 单位：元（RMB） 名称 型号 单位 面价 备注 监控主机 IPC610H/PIV2.8G/1G/120G/166x DVD/KB+MS/D-Link530+外设 台 8500 均可用户自备，以当时市场价格为准，该报价仅供参考 显示器 三星19寸液晶显示器 台 3000 三星22寸液晶显示器 台 3800 打印机 HP LaserJet 1020 A4 台 2500 EPSON-LQ1600KIIIH A3 台 4000 UPS电源 山特C1KS 台 5000 山特C2KS 台 6500 通讯线缆 五类线 米 4.6 屏蔽双绞线RVVP 2×1.0 米 5.6 光纤（多模） 米 6.6 通讯机柜 1200×600×600 面 3000 2200×600×600 面 5000 光电转换 HTB-1000 只 750 远距离传输 终端盒 只 60 尾纤 面 50 耦合器 面 50 熔接点 个 50 通讯转换 扩展卡ACRNET-PCI/4 块 3000 扩展卡 串口服务器ACRNET-PORT（2口） 只 3000 串口服务器 串口服务器ACRNET-PORT（4口） 只 5500 通讯前置机ACRNET-UC02（2口） 只 4000 通讯前置机 通讯前置机ACRNET-UC04（4口） 只 6000 通讯前置机ACRNET-UC08（8口） 只 11500 通讯管理机ACRHMI 台 30000 人机界面 组网设备 网络交换机EDS-208 台 3000 局域组网 网络交换机EDS-408 台 8500 监控软件 Acrel监控组态软件 系统组态软件 图形组态软件 电能管理软件 数据库软件 套 3万 设备数量1～10 4万 设备数量11～20 6万 设备数量21～40 8万 设备数量41～80 10万元以上 设备数量80以上 双机版 套 单机价格×1.5 数据转发 每+1用户 套 3000 Web发布 每+1用户（总用户数≤5） 套 5000 电力仪表 DTSD1352-H 台 2950 DTSD1352 台 2050 ADL-300E 台 1200 AMC16-3E3 台 3250 AMC16-1E9 台 3250 ARTU-K32 台 3200 注：电力仪表和导轨式安装电表可按上述报价的70%优惠供应。 7 结束语 随着信息时代的来临，各类数据信息中心的建设进一步加快，对数据的安全防护也需要进一步加强和完善，希望通过一定数量的数据中心的建设和运营管理，能为其数据信息电源安全设计提供更多的有效经验。该系统先后在中国银行信息大楼、中国移动东北三省通讯基站改造、吉林联通、中国邮政总局机房改造等项目中应用，为数据中心电源安全、绿色运行提供了保障。 作者简介：
1、 赵斌，研究方向为能源管理系统、变配电智能监控技术 Tel:021-69158305 13917437076 Fax: 021-69158302 Email:acrelsh@126.com
