电流互感器暂态过程的仿真与分析

电流互感器暂态过程的仿真与分析

点击数:7347 次   录入时间:03-04 11:53:39   整理:http://www.55dianzi.com   互感器


流互感器暂态过程的仿真与分析

胡晓光  王 哲  于文斌

(哈尔滨工业大学 哈尔滨 150001)

摘要 本文在用多项式拟合电流互感器(CT)铁心磁化曲线的基础上,利用状态模型对CT暂态过程进行了仿真,较好地刻画了CT的暂态过程。为了准确地检测CT铁心进入饱和的时刻,本文提出了将小波变换运用到对CT二次电流波形畸变的检测中来的思想,利用波形的突变点来检测CT铁心进入饱和的时刻,有一定的理论价值。
关键词 电流互感器(CT) 暂态过程 铁心饱和 多项式拟合 小波变换

1 引言

  电流互感器(CT)的暂态过程对电力系统继电保护有着相当重要的意义,目前微机母线保护最常用的原理为电流差动保护,而为提高保护速度,大多用瞬时值差动原理。为此进行较为准确的暂态过程仿真有利于CT的设计与性能分析。本文提出一种基于状态模型的仿真方法,采用5次多项式对铁心基本磁化曲线进行拟合,比较精确地对CT的暂态过程进行了仿真,取得的暂态波形与实际波形较为吻合。
  当CT通过较大的一次暂态电流(特别对于母线区外故障),其中会含有大量衰减的非周期分量,使得铁心进入饱和区,CT二次电流将会出现较为严重的缺省,电流波形发生畸变。由此会造成很大的差电流,这样就容易引起继电器误动作。近年来提出了CT线性区开放式母差保护,它利用CT二次电流的线性传变区投入差动保护,避开了CT饱和区,能对母线故障作出正确判断。但是如何正确判断CT进入饱和的时刻,测定其线性传变区一直以来是此类保护的难点所在。由于当CT铁心进入饱和区时,CT二次波形会发生较大的畸变,波形会出现奇异点(或突变点)。利用小波变换的多尺度分析与良好的时频局部化特性,可以较为准确地捕捉突变信号特性,从而较好地检测出CT进入饱和的时刻。

2 CT暂态过程的仿真

2.1 CT铁心磁化曲线的拟合

  CT铁心的基本磁化曲线有很强的非线性,选择适当的函数形式来拟合磁化曲线是十分必要的。本文中选用的铁心材料是A-5型超微晶合金,其磁化曲线如图1中的点划线所示。本文采用5次多项式对CT的磁化曲线进行了拟合,拟合曲线如图1中的实线所示。从图中可见采用5次多项式已经可以取得较好的拟合效果。
  CT的韦安特性(i0=f(Ψ))是进行暂态过程仿真必不可少的条件,采用同样的方法对韦安特性进行5次多项式拟合,得到的多项式方程为:

i0=f(Ψ)……=
    0.1898e16Ψ5-0.6034e13Ψ4

    0.8067e10Ψ3-0.5259e7Ψ2

    2690.0Ψ+0.05            (1)




 2.2 CT的暂态仿真

  CT的简化等值电路如图2所示。图中忽略了铁心损耗电阻R0,并把二次绕组电阻与电抗分别与二次负荷电阻和电抗合并成R2和X2,且认为已折算到一次侧。

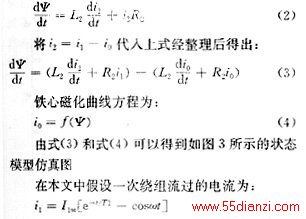

电流互感器的微分方程为:


式中I1m—短路电流周期分量的幅值;
    T—一次电流短路时间常数。

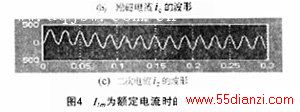

  当I1m为额定电流时,CT的铁心未达到饱和,得到的仿真波形如图4所示。

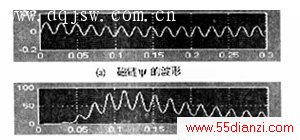

  当I1m为10倍的额定电流时,CT的铁心达到饱和,并且在饱和区与线性区来回波动,得到的仿真波形如图5所示。





从图5中可以看出,二次电流波形已发生明显畸变,图中的畸变点即可认为是铁心进入饱和的时刻。
