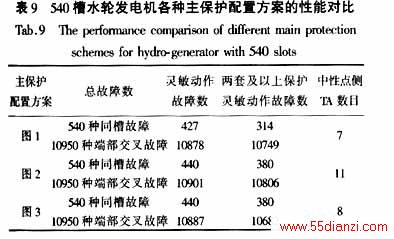

由表9可知，增设第3分支互感器和完全纵差保护，不仅使灵敏动作故障总数增加了14个，而且使两套及以上保护灵敏动作故障数增加了124个，因此最后选定图2和11台互感器，主保护采用K11、K12、K3、K4、和K5共5套。
7 不同发电机组应有不同的主保护配置方案
一般说来，不同型号的发电机，虽然容量相同，但它们的定子绕组在空间的分布不尽相同，内部短路时各支路电流也不同，各种主保护的灵敏度也就不同。

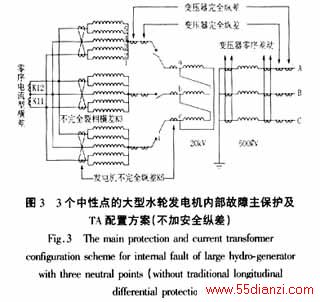

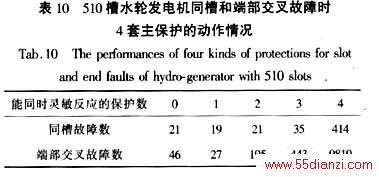

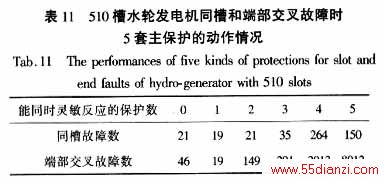

就所讨论的540槽发电机与另一台510槽、相同容量的发电机而言，后者有理由不装设完全纵差保护，因为表10、表11告诉我们，对于510槽发电机11040处内部故障(510种同槽故障和10530种端部交叉故障)，图3方案与图2方案的保护死区相同，这是由于图3方案不能反应的故障类型均为匝间短路，完全纵差保护的加入对其不起任何补充作用；舍弃完全纵差保护对两套及以上保护灵敏动作故障数影响不大。所以对于容量相同的两台发电机，正常设计应在内部短路计算的基础上，科学地设计本发电机的主保护方案，实现主保护的双重化，决不是照搬方案。
8结论
(1)大型和特大型发电机主保护方案的确定，必须建立在充分、全面、科学的内部短路计算分析基础上。迄今仍用机端两相短路校验主保护灵敏系数是不科学的。
(2)大中型发电机仅装设一或二套完全纵差保护的工程设计缺乏科学根据，有必要推广或创造条件推广完全或不完全裂相横差、零序电流型横差及不完全纵差保护。
(3)不同型号的发电机应有自己的主保护总配置方案,不能以容量相等或相近为理由，互相搬用主保护总配置方案。
(4)某种原理主保护方案的取舍，不要单纯以一种方案灵敏度的高低为准。微机保护允许采用多种原理的主保护，取各自的优点，克服或弥补彼此的缺点，即“优势互补、综合利用”的设计方法，最终取得最佳主保护总配置方案。
参考文献
［1］王维俭，桂林，王祥珩.论大型发电机微机主保护设计的科学性［J］.电力自动化设备，2002，22(2)：1-7.
［2］王维俭.电气主设备继电保护原理与应用：第2版［M］.北京：中国电力出版社，2002，1.
