基于Acrel-2000实现变电所配电回路用电的实时监控和电能管理

基于Acrel-2000实现变电所配电回路用电的实时监控和电能管理

点击数:7108 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   电力配电知识

图(4) 电能报表

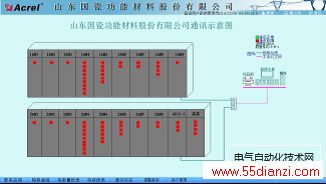

系统通讯结构示意图,主要显示系统的组网结构,系统采用分层分布式结构,同时监测间隔层设备的通信状态。红色表示通讯正常,绿色表示通讯故障。见图(5)。

图(5)系统通讯结构示意图

负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线,点击画面相应按钮或菜单项可以完成相应功能的切换;帮助用户进线趋势分析和故障追忆,具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持。见图(6)。
