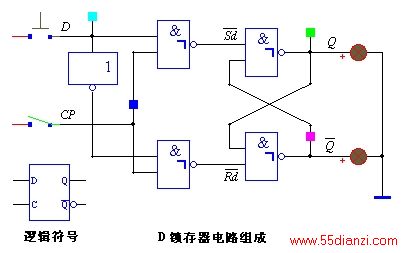

钟控 RS 触发器的 S 输入端,通过非门连接到 R 输入端,组成单输入触发器,通常把这个电路叫做 D 锁存器。如下图示。

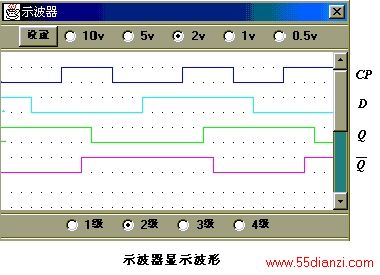

当CP = 1 时,输出端的状态随输入端的状态而改变。Q
n+1 = D , 存入新的数据;
当CP = 0 时,无论 D 如何变化,输出端的状态保持不变。Q
n+1 = Q n,存入的数据不变。
为了触发器可靠的工作,要求
D 输入信号先于CP = 1 的信号,称为建立时间 t set。
D 锁存器由于结构简单,常用于数据暂存。
