基于安科瑞的智能配电系统在某军事研究所
点击数：7970 次 录入时间：03-04 11:57:28 整理：http://www.55dianzi.com 电工基础

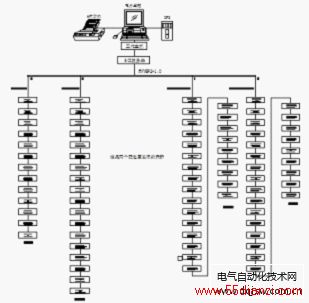

图1 电力监控系统网络拓扑图 中国某军事研究所新建楼层监控中心位于1层消控室，配电室位于地下2层车库，距离不超过1200米，直接通过铺设RS-485总线进行通讯即可，考虑到现场地理位置及走线方便合理等问题，采用8路RS-485网络可将所有配电室监控点覆盖；楼层部分考虑到走线方便问题，采用3路RS-485网络，通过竖井、吊顶拉到消控室。3、Acrel-2000电力监控组态软件解决方案 Acrel-2000电力监控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能，比如在分布式网络应用中，所有应用（例如趋势曲线、报警等）对远程数据的引用方法与引用本地数据完全相同，通过“组态”的方式可以缩短自动化工程师的系统集成的时间，提高集成效率。该系统实施后，实现了各类用电设备的电能报表，各用电回路的实时电参量遥测，重要回路的电能质量（含谐波）分析，以及重要回路的负荷用电趋势等功能，见图2，图3。

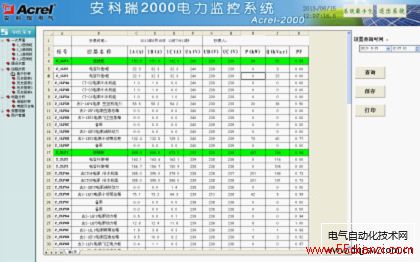

图2 所有回路参数抄表

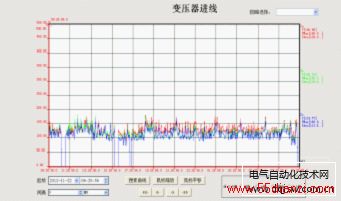

图3 趋势曲线图 4、结束语在电力监控系统中配置网络电力仪表，具有实施简明，投资少等显著优点，可以方便和实时地监控配电系统的运行状态，对现场的用电设备进行统一管理，免去工作人员到现场记录的繁琐工作，系统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少工作人员，提高效率。同时，根据建立的电能计量体系，可以了解、分析建筑总体能耗，提出降耗计划，采取节能降耗措施，逐步提高用电效率。参考文献[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4[2].周中等编著. 智能电网用户端电力监控与电能管理系统产品选型及解决方案[M]. 北京. 机械工业出版社. 2011.10上一页 [1] [2]
