5. 热继电器与电动机智能保护器实现电动机保护的材料及价格对比

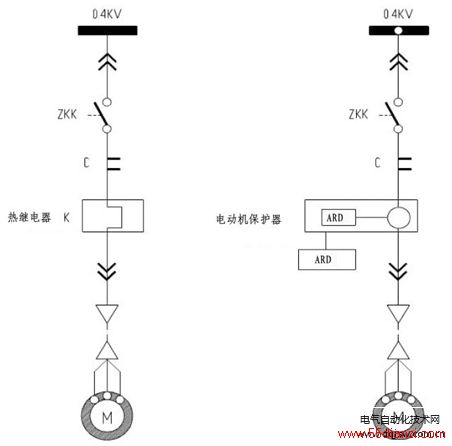

图2 热继电器与电动机保护器组成的电动机回路
热继电器组成电动机回路：
塑壳开关、交流接触器、电流表（外加互感器）、起动指示灯、停车指示灯、故障指示灯、热继电器、变送器、零序互感器（带接地保护）、电动机。
注：电压测量还需要增加电压表和电压互感器，现场传到DCS系统还需要很多硬接线。
价格：塑壳开关（T4N250）+交流接触器（A9-30-10）+电流表（外加互感器）+指示灯（CP1-10R-10）+热继电器（TA110DU90）+变送器+带接地保护（LNG35 5A）
1506+99+100+14.8*3+581+400+646=3376.4
电动机保护器组成电动机回路：
塑壳开关、交流接触器、电动机保护器（包括电流测量显示、电压测量显示、功率测量、起动停车指示灯、变送器、接地保护、抗晃电功能）、电动机。
注：电压测量不需要增加互感器、要上传所有状态量、模块量、故障原因、故障时间、累计停车时间只要增加通讯功能就可以。
价格：塑壳开关+交流接触器+智能电动机保护器（ARD2F-100/U+90FL）
1506+99+1280=2885
6. ARD电动机保护器选型
ARD2F型号如下所示：
