摘要：在线监测与故障诊断在电气设备的故障诊断和智能决策领域受到了越来越多的关注。该文阐述了断路器的各种监测方法，运用小波理论对高压断路器进行振动信号的深入分析。
关键词：断路器；状态监测；故障诊断
中图分类号：TM561.5 文献标志码：B 文章编号:1003-0867(2007)01-0011-03
传感器、计算机、光纤等高新技术以及数学理论的应用，以及人工智能技术的发展，为电气设备的在线监测和故障诊断提供了进一步发展的空间。在高压断路器的操作过程中，机械性能的不正常是引起故障的一个重要因素。为了能准确地测量和检验高压断路器的机械性能，开发和完善测试系统十分必要。外部监测与诊断技术能够在线判断断路器的机械状况，是提高高压断路器可靠性的重要方法。这种监测与诊断方法的运用，能够有效地延长高压断路器检修和保养的期限。在监测过程中，状态判别主要关心的是设备系统的整体状况；而在故障诊断中，状态分类则是在发现设备异常后，对故障进行分析，确定故障发生的部位、严重程度及其原因，为诊断决策提供依据。
1 断路器在线监测的意义
在线监测系统用于变电站、开闭所、电厂高压断路器的机械性能、电气绝缘性能、触头电寿命及操作回路工作状态的监测，通过综合分析在线监测的数据和相关历史数据，诊断高压断路器实时的工作状态，为电气设备状态检修提供决策依据。由于高压断路器数量多、检修量大、费用高，据有关统计资料表明，变电站维护费用的一半以上是用在高压断路器上，而其中60%又是用于断路器的小修和例行检修上。另外，据统计有10%的断路器故障是由于不正确的检修所致，断路器的大修完全解体，既费时间，费用也很高，而且解体和重新装配会引起很多新的缺陷。在目前相对保守的计划检修中，检修缺乏一定的针对性。
断路器在线状态监测系统，能及时了解断路器的工作状态、缺陷的部位，减少过早或不必要的停电试验和检修，减少维护工作量，降低维修费用，提高检修的针对性，可显著提高电力系统可靠性和经济性。
2 高压断路器的在线监测
2.1 机械振动信号的监测
高压断路器是依靠其机械部件的正确动作来完成其职能的，因而每个组成部件的机械可靠性极为重要。根据统计，1990年全国6 kV以上高压断路器的故障中，拒分、拒合和误动作三类共占46%。因此，加强机械故障的监测手段，提前发现潜在故障，对降低设备故障率，以提高电力系统的安全性和高效性具有十分重要的意义。
机械振动信号是一个丰富的信息载体，包含有大量的设备状态信息，它由一系列瞬态波形构成，每一个瞬态波形都是断路器操作期间内部"事件"的反映。振动是对设备内部多种激励源的响应，对高压断路器而言，激励源包括分合闸电磁铁、储能机构、脱扣机构、四连杆机构等内部构件的运动。断路器机械状态的改变，将导致振动信号的变化，这是利用振动信号作为故障诊断依据的理论基础。通过适当的检测手段和信号处理方法，可以识别振动的激励源，从而找出故障源。
振动信号合分闸的波形分析：
SN10-10型高压断路器在合、分闸过程中的振动信号波形见图1、图2。

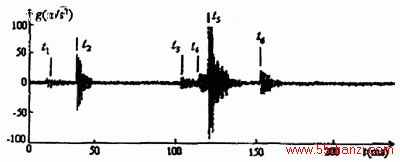

图1 合闸振动信号波形
