±15V
插针方式
3.2产品外形
型号：AHBC-LTA

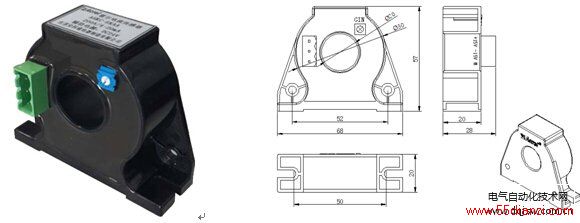

实物图 尺寸图
3.3技术指标
4. 应用
4.1 传感器应用在变频调速回路

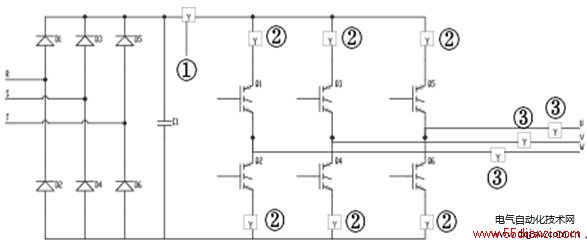

图2 变频调速回路 Y为霍尔电流传感器
4.2 使用注意事项
1、为了得到较好的动态特性和灵敏度，必须注意原边线圈和副边线圈的耦合，要耦合得好，最好用单根导线且导线完全填满霍尔传感器模块孔径；
2、使用中当大的直流电流流过传感器原边线圈，且次级电路没有接通电源|稳压器或副边开路，则其磁路被磁化，而产生剩磁，影响测量精度（故使用时要先接通电源和测量端M），发生这种情况时，要先进行退磁处理。其方法是次边电路不加电源，而在原边线圈中通过同样等级大小的交流电流并逐渐减小其值；
3、在大多数场合，霍尔传感器都具有很强的抗外磁场干扰能力，一般在距离模块5-10cm之间存在一个两倍于工作电流Ip的电流所产生的磁场干扰是可以忽略的，但当有更强的磁场干扰时，要采取适当的措施来解决。通常方法有：
① 调整模块方向，使外磁场对模块的影响最小；
② 在模块上加罩一个抗磁场的金属屏蔽罩；
③ 选用带双霍尔元件或多霍尔元件的模块；
④ 测量的最佳精度是在额定值下得到的，当被测电流远低于额定值时，要获得最佳精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原边馈线温度不应超过８０℃。
5. 结束语
