电气设备指示灯颜色规定说明_电工基础

电气设备指示灯颜色规定说明

点击数：7378 次录入时间：03-04 11:39:48 整理：http://www.55dianzi.com 电工基础

一：统一规定
1、指示灯可用颜色：红，黄，绿，蓝和白色总计五种颜色
2、选色原则：指示灯被接通（发光）或所反映的信息来选色；
3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。
二：标准规定

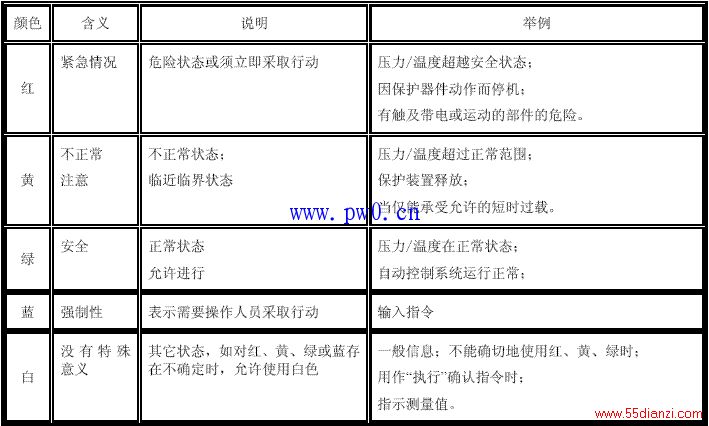

电气设备指示灯颜色规定说明

一般对这张图的认识，指示灯颜色需要注意以下几点：
1.在GB2682-81与IEC60073中对蓝、白、灰、黑的使用有一些出入。例：白、灰、黑在GB2682-81中不能用于分断操作，而IEC60073可以用于除紧急分断以外的任何操作。因为GB2682的发布时间为1981年，IEC60073的发布时间为1996年，加之为与国际接轨国家标准向IEC标准看齐。所以本文在介绍时以IEC标准为主。
2.在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。例：在不可逆控制回路中。根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。
