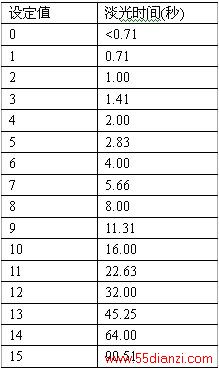

表216个不同的淡光时间值
(4)电源开/关在主控制界面上有二个电源开关，它们是“ON”、“OFF”。当按下“ON”按钮时，软件发出DALI的控制命令1至DALI电子镇流器，当按下“OFF”按钮时，软件发出DALI的控制命令0至DALI电子镇流器。

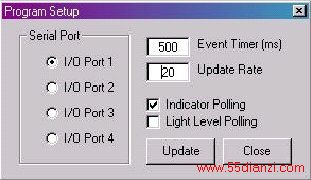

(5)电子镇流器地址、组地址和广播地址选择端口选择、指示器和灯发光电平的轮询、事件定时器、更新率选择等。如图3表示程序设置工作界面所示。
图3程序设置工作界面
(6)I/O端口选择可启动程序自动故障诊断功能来检测串行I/O端口1，有四个I/O端口可供选择。所以，如果RS232—DALI接口不是连至端口1，则在启动时就加以相应更改。如果主界面的发光指示器发蓝光而不是绿光，则表示接至相应端口的接口电路工作正常。
(7)事件定时器通过堆栈寄存器、DALI控制命令程序可完成所需的各项工作。当执行一条命令时（如改变灯功率、改变淡光时间等），相应数据先入栈再执行相应操作，当出现一个定时器信号时，堆栈中的所有信号有效并被执行。故障诊断相对应的事件定时器定时时间为500ms。当改变“事件定时器”设置后按下“update”按钮。
(8)指示器/发光电手查询和更新率“指示器查询”有效/无效可控制指示器的亮暗状态。当主界面的利用主界面的发光无效时无含义，利用“更新率”设置可更新指示器的发光程度，故障诊断更新率为20，这意味着更新率为事件定时器的20倍。按下“Update”按钮后可改变“UpdateRate”的设置。
通过“发光电平”的“工具”菜单可置发光电平查询有效/无效，在“发光电平”窗口中该功能有效。

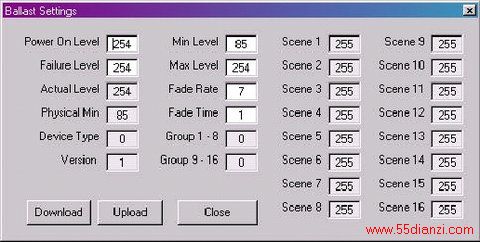

(9)电子镇流器的设置在DALI中可对每只电子镇流器完成相关设置，从而完成每只电子镇流器功能的控制，在如图4所示的“电子镇流器设置（Ballastsetting）”界面中可完成相应的设置。
图4电子镇流器设置
(10)下载设置当程序第一次加载时，“电子镇流器设置（Ballastsetting）”窗口将没有数据显示，要完成一只实际电子镇流器的设置，应在主界面设置适应的地址，并按下“电子镇流器设置（Ballastsetting）”窗口中的“Down/Load”按钮。
(11)更改设置和加载（uploading）有时在“电子镇流器设置（Ballastsetting）”窗口中可以更改相应的设置，阴影部份窗口内的内容不可以更改。进行设置或多重设置，填入方框中的数值并按下“upload”按钮。相关数据将加载至每个电子镇流器，相应的地址如DALI命令界面图4所示。
(12)有关工具对DALI接口电路和DALI命令软件有一系列的相应工具可用以监测和控制其电子镇流器的一些功能，如堆栈信息、组信息、背景信息和发光电平等。

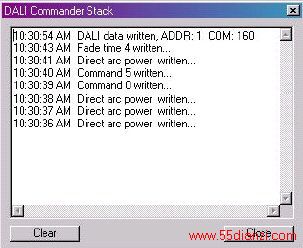

(13)信息堆栈（informationstack）通过DALI命令软件可由信息堆栈报告相应的事件，图5表示含有相关信息的堆栈界面。
图5信息堆栈界面
(14)电子镇流器的组寻址在DALI中具有电子镇流器的组寻址的能力，“Groups”工作界面提供了电子镇流器组寻址的设置功能。电子镇流器组寻址界面如图6所示。
图6组寻址界面
(15)电子镇流器组设置的编辑先按下“Download”按钮可以下载电子镇流器的最新设置数据，首先可得到正在工作电子镇流器组的相关信息。在按下“Upload”按钮后可完成检查/不检查的相应电子镇流器组检测，并完成相应电子镇流器组新设置参数的加载。注意这个工作界面的“加载”、“卸载”按钮会影响所有设置参数的“加载”、“卸载”（如图4所示）。

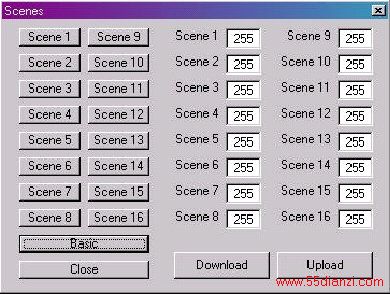

(16)背景在DALI接口中的每只电子镇流器都有其相应的背景功能，背景是指预先设定的灯功率，相关信息并储存在电子镇流器中，这些信息可以通过相关指令再加以调用。当电子镇流器执行一条相应指令时，电子镇流器将会将其发光值调至预先设定值，通过背景设置界面可实现对每只电子镇流器的背景发光设置。通过这个界面利用“GotoSceneLevel”命令可实现所有工作模式下电子镇流器的寻址。图7表示背景设置的高级工作界面。
图7背景设置的高级工作界面
(17)选择背景按下“scenexx”按钮可工作在预先定义的背景级，背景级的选择支持所有工作模式，利用主界面的“广播”寻址并按下“scene3”按钮将使所有电子镇流器预先定义的“scene3”背景级（如果预先有定义）。
(18)改变和加载背景级在改变背景级时应先下载最新的背景级参数，这可通过按下“Download”按钮实现。编辑所需改变的背景级并按下“Upload”按钮。预先背景级设定值为255，注意这个工作界面中的“Upload”和“Download”按钮将影响所有设置值的加载和卸载（如图4所示）。

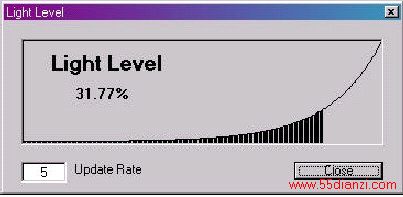

(19)发光级（发光电平）发光级界面提供一个光输出%比的对数曲线，这仅对每个电子镇流器寻址工作模式有效，图8表示其“调光级”曲线的工作界面。
图8发光输出级曲线
(20)更新率的改变更新率“updateRate”表示“发光级”工作界面的更新的快慢，故障诊断界面的更新率是5，它表示如图3所示的事件定时器的5倍时间。

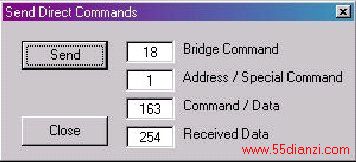

(21)“SendDirectCommands”显示工作界面
图9“SendDirectCommands”显示工作界面
“SendDirectCommands”显示工作界面如图9所示。“SendDirectCommands”显示工作界面可提供直接进入DALI接口的功能，详述如下。
①RS232—DALI接口的预置（命令0）
命令0预置RS232—DALI接口，在DALI接口连载的情况下，接口电路释放对DALI的控制并避免电路故障的发生，命令0用于返回DALI的控制信息并送回至接口电路。
②RS232—DALI接口的状态(命令1)
命令1用以报告电子镇流器的状态信息，比特0表示在DALI中出现通信错误，比特1表示发生过载故障，在加电和执行命令0时，这些比特信息被清除。
③信息传送（命令16）
命令16用于使RS232—DALI接口电路向DALI接口电路发送16比特信息。
④两次传送信息（命令17）
命令17用于使RS232—DALI接口电路在100ms内直接向DALI传送16比特的信息，DALI中的许多命令都需要两次传送信息，以避免信息传送的出错可能性。
⑤传送和接收信息（命令18）
命令18用于使RS232—DALI接口电路向DALI发送16比特信息，并等待10ms来接收回馈比特信息，许多DALI命令为请求型命令，11比特的信息为回馈信息，而其中的8比特为数据信息。
通过上面的讨论可以看出DALI调光控制协议和软件具有很好的实用性,在楼宇建筑照明、剧场照明、大厦照明、大学照明、仓库照明和体育场馆照明调光等应用场合有很好的应用前景,节能效果明显，是一种值得推广应用的技术。
