因此，接地距离Ⅰ段和相间距离Ⅰ段的计算可以完全统一起来。
4．2 接地距离Ⅱ段和相间距离Ⅱ段
规程上对接地距离Ⅱ段和相间距离Ⅱ段的灵敏度要求是完全一样的，即：50 km以下线路，不小于1．5；50～200 km线路，不小于1．4；200 km以上线路，不小于1．3。这也是文献［1］表3中接地距离Ⅱ段的第1个公式和表4中相间距离Ⅱ段第2个公式的具体内容。
文献［1］表4中相间距离Ⅱ段计算的第1、第3、第4个公式分别与表3中接地距离Ⅱ段的第2、第6、第5个公式一一对应。在阻抗定值计算时，相间距离用的可靠系数比接地距离计算的略大。在时间上，与相邻线路Ⅱ段配时，相间距离Ⅱ段和接地距离Ⅱ段的时间计算公式是一样的；与相邻线路Ⅰ段配 时，接地距离Ⅱ段的起始时间直接用1 s，而相间距离Ⅱ段用的起始时间是一个时间级差Δt，这个时间级差习惯上取0．5 s。在表3中，接地距离Ⅱ段的第3个公式是和相邻线路的纵联保护配合的计算公式，这个公式实际上对相间距离也是适用的，规程第“4．2．3．7”条要求“相间距离Ⅱ段定值，按本线路末端发生金属性相间短路故障有足够灵敏度整定，并与相邻线路相间距离Ⅰ段或纵联保护配合，动作时间取0．5 s左右”，这就是说相间距离Ⅱ段可以与相邻线路的纵联保护配合，只不过时间不是接地距离Ⅱ段的1 s。因此，可以看出，计算相间距离Ⅱ段的各种方法和公式都包含在接地距离Ⅱ段的计算方法中。
计算接地距离Ⅱ段的第4个公式是接地距离和零序保护配合时用的。不同原理的保护之间进行定值的配合计算，非常困难，因为零序电流保护的范围在不同的电网方式下是不一样的。因此，其保护范围末端所对应的正序阻抗也是不一样的，这个对应阻抗的计算十分困难。所以，在接地距离保护的计算时，基本上不用该公式进行阻抗计算。实在不好配的情况下，不同原理之间的保护一般只考虑时间上的配合。
接地距离Ⅱ段的第7个配合公式是根据接地距离保护的特点，要求其躲过变压器其它侧母线单相接地和两相接地故障，与相间距离Ⅱ段相比，这是更苛刻的要求。
从以上分析可以知道，同样的电网结构下，采用同样的配合方式，接地距离Ⅱ段的阻抗定值要比相间距离Ⅱ段要小，时间要长。而且，接地距离Ⅱ段和相间距离Ⅱ段的灵敏度要求是一致的。因此，相间距离Ⅱ段采用接地距离Ⅱ段的定值后，对定值间的配合关系和灵敏度完全没有影响。
4．3 接地距离Ⅲ段和相间距离Ⅲ段
规程对相间距离Ⅲ段的灵敏度没有具体要求，但根据文献［1］表4中的配合公式得出的Ⅲ段阻抗定值不会小于相间距离Ⅱ段的阻抗定值，因此相间距离Ⅲ段的灵敏度不会小于相间距离Ⅱ段。在文献［1］表3中对接地距离Ⅲ段的灵敏度给出了明确的要求，即：接地距离Ⅲ段是本线路正序阻抗的1．8～3倍。实际上，该要求对中长线路来讲是较难满足的，另外该要求所强调的灵敏度实际上可以由零序电流Ⅳ段来完成。因此，规程的“4．2．2．7”条规定：“接地距离Ⅲ段，按与相邻线路接地距离Ⅱ段配合整定。若配合有困难，可与相邻线路接地距离Ⅲ段配合整定。当本线路设有阶段式零序电流保护作为接地故障的基本保护时，接地距离Ⅲ段可退出运行。”在河南，所有线路保护都配有阶段式零序保护，而且根据规程的要求，零序电流Ⅳ段的电流定值都不大于300 A。因此，在河南电网中按规程规定，接地距离Ⅲ段是可以退出运行的。既然可以退出运行，接地距离Ⅲ段保护就不必再考虑一定要满足1．8～3．0的灵敏度要求。
从文献［1］的表3和表4中可以看出，与Ⅱ段保护类似，相间距离Ⅲ段的第1、第3个配合计算公式与接地距离Ⅲ段的第2、第3个配合计算公式一一对应，只是可靠系数不一样。因此配合出来的定值，接地距离Ⅲ段不会大于相间距离Ⅲ段。相间距离Ⅲ段的第2个计算公式主要是考虑到相间距离Ⅲ段和相邻变压器的后备保护进行配合，由于公式中的“电网运行最低线电压”和“系统背侧系统等价电抗”的确定比较困难，实际的做法通常是，校核相间距离Ⅲ段是否伸出到变压器的110 kV母线。没有超过110kV母线，认为相间距离Ⅲ段可以和变压器的差动保护进行配合；如果超过110 kV母线，则对变压器相间后备保护的动作时间提出限制或对110 kV侧的母差和出线保护提出限制。相间距离Ⅲ段的第四个公式对躲负荷阻抗提出了要求，接地距离保护对负荷阻抗同样可以正确测量，因此躲负荷的要求同样对接地距离Ⅲ段适用。
通过以上分析，可以采用接地距离Ⅲ段的配合公式计算相间距离Ⅲ段，同时要考虑接地距离Ⅲ段躲负荷阻抗，以及校核接地距离Ⅲ段与变压器保护的配合问题。
5 结论

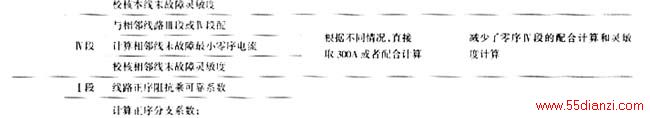

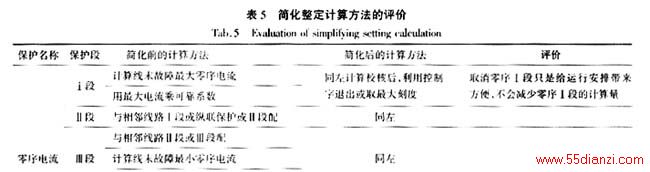

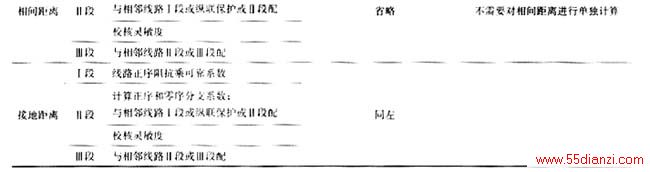

毫无疑问，我们提出的继电保护整定计算R简化方法完全满足整定计算规程的要求。继电保护整定计算的简化可以提高工作效率，对运行方式的安排也提高了灵活性。表5是对简化继电保护整定计算的一个评价。
采用简化方法后，零序计算减少了零序Ⅳ段的配合和灵敏度计算工作，可以减少1／5的工作量；距离保护减少了相间距离的配合工作，可以减少1/3的工作量。
