直流无刷电机相序故障自恢复功能的实现

点击数：7342 次录入时间：03-04 11:57:49 整理：http://www.55dianzi.com 电工技术

表2 不同连接方式下对应的霍尔状态

软件的实现方法

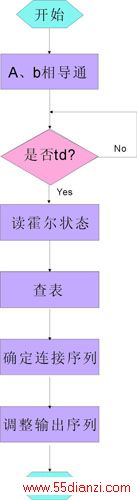

整个控制系统采用了f2407a dsp，其内部集成了捕获单元，正好用于捕获三相霍尔信号的跳变。另外也可以通过读取高低电平来获得该信号的状态，并通过查表2来确定电机的连接方式。其次，当电机的连接方式确定后，通过调整三相桥的控制序列，可以在不改变电气连接的情况下排除相序故障，实现控制软件的容错功能。图5是相序故障检测和自恢复的软件流程图。
