（4）按钮开关中：将右侧的SB1常闭接点与SB2常开接点用导线相连；将左侧的SB1常开接点与常闭接点用导线连接。
（5）将主回路及控制回路的所有连接线全部仔细检查一遍，确认无误后，送电试机。
（二）可逆起动反接制动控制线路
1、电动机可逆起动反接制动的控制线路之一

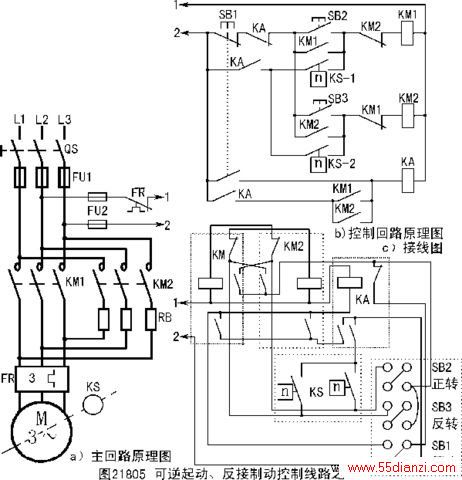

电动机可逆起动反接制动的控制线路之一，如图21805所示。该控制线路由于主回路中没有限流电阻RB，所以只能用于容量较小的电动机。
图中KS—1和KS—2分别为速度继电器正反两个方向的两副常开触头，当按下SB2时，电动机正转，速度继电器的常开触头KS—2闭合，为反接制动作准备，当按下SB3时，电动机反转，速度继电器KS—1闭合，为反接制动作准备。中间继电器KA的作用是：为了防止当操作人员因工作需要而用手转动工件和主轴时，电动机带动速度继电器KS也旋转；当转速达到一定值时，速度继电器的常开触头闭合，电动机获得反向电源而反向冲动，造成工伤事故。
图21805控制线路的工作原理，简述如下：
闭合电源开关QS后按SB2，接触器KM1获电闭合并通过其自锁触头自锁，电动机M正转起动，当电动机转速高于120转/每分钟 时，KS—2闭合，为反接制动作准备。
当需要正转停止时，按SB1，接触器KM1断电释放而中间继电器KA获电吸合并自锁；KA的常开触头断开，切断KM2自锁触头的供电回路，使其不能自锁；KA的常开触头接通KM2的线圈回路，使KM2获电吸合，此时反接制动开始，当电动机的转速降至约100转/每分钟时，速度继电器KS—2断开，使 KM2断电释放，在中间继电器自锁回路中的常开触头KM2断开，使中间继电器KA也失电释放。
反转的起动及反接制动的工作原理与上述相似，不再赘述。
可逆起动反接制动的控制线路之一的参考接线步骤如下：
(1)首先接好电源FU2及热继电器FR常闭触头，引出控制电源“1”与“2”。
(2)将电源“1”接至三个线圈的一端。接触器KM1与KM2的线圈空闲端分别接至对方的常闭触头；从KM1、KM2的两个空常闭触头各引出一长一短两根线，其中两根短线接至对方的常开触头，两根长线为两个接触器各自的线圈线，其中从KM2常闭引出的长线为“KM1的线圈线”，接至SB2左侧常开接点；从KM2常闭引出的长线为“KM2的线圈线”，接至SB3左侧常开接点。（信息来源：www.55dianzi.comwww.55dianzi.com）
(3) 将KM1、KM2刚接过线的常开触头的空接点，与KA的常闭触头用导线连接，并引出一根长线作为“KM1与KM2的共自锁线”接到SB2（或SB3），右侧常开接点；从KA常闭接点的空闲端点引出一根长线，接至SB1右侧常闭接点；从KA 线圈的空接点引出两短一长共三根线，短线分别接KM1、KM2未接过线的常开接点，长线作为“KA的线圈线”接至SB1左侧常开接点，将刚接过线的KM1、KM2的两个空常开接点与KA 的常开接点连接，将刚接过线的KA常开空触头与另一个KA常开触头连接，并从此点引出一长一短两根导线，其中短线与电源“2”连接，长线作为“电源线”接至SB1右侧常开（或左侧常闭）接点上。
(4)从刚接过线的KA常开空接点引出一根长线接至速度继电器KS 的两个常开触头，将KS-1，KS-2的空接点与KM1、KM2的线圈线连接。此处注意KS-1与KM1线圈线连接，KS-2与KM2线圈线连接。如果KS与按钮开关较近，则将KS 的引出线接至按钮开关SB2、SB3的左侧常开接点；如果KS与接触器KM1、KM2较近，则将KS的引出线接至KM1、KM2的常开自锁触头上（与常闭触头交叉相连的一端）。
(5)将SB1左侧常闭与右侧常开两接点相连接；将SB2与SB3右侧常开的两接点相连接。
(6)检查所有的接线，确认无错漏后，送电试机。
2、可逆起动反接制动控制线路之二

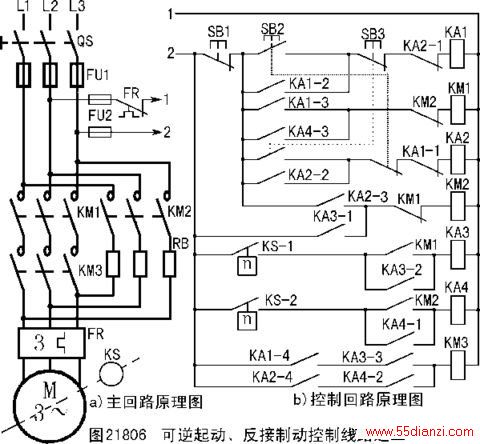

可逆起动反接制动控制线路之二如图21806所示。
图21806这个控制线路主要由三个接触器KM1、KM2、KM3、四个中间继电器KA1、KA2、KA3、KA4；速度继电器KS；反接制动电阻RB；正转按钮SB2；反转按钮SB3及停止按钮SB1；电源开关QS；熔断器FU1与FU2；热继电器FR等组成。
图21806的工作原理简述如下:
先合上电源开关QS，按正转按钮SB2，KA1获电吸合并通过KA1-2闭合自锁，KA1-1断开，闭锁了KA2；KA1-4闭合为KM3线圈获电作准备；KA1-3闭合使KM1获电吸合，KM1常闭触头断开，闭锁了KM2；KM1常开触头闭合为KA3获电作准备；KM1主触头闭合，电动机串电阻RB降压起动，当电动机转速上升到使KS-1闭合后，KA3获电吸合，KA3-1闭合为KM2线圈获电作准备;自锁触头KA3-2闭合自锁；KA3-3闭合使KM3获电吸合，KM3主触头闭合短接了电阻RB，电动机获全压正常运转。
需停止时按SB1：KA1失电释放，KA1-1及KA1-2均恢复原始状态；KA1-4断开使KM3断电释放，电阻RB解除短接，串入主回路；KA1-3断开使KM1断电释放，使电动机失电作惯性转动；同时KM1常闭触头恢复闭合，使KM2获电吸合，其主触头闭合，电动机反接制动(串电阻RB)， 当电动机转速低到约每分钟100转时，KS-1断开使KA3断电释放，其触头均恢复原始状态，其中KA3—1断开后使KM2断电释放，电动机反接制动过程结束。
相反方向的起动和制动的原理与上述相似，不在贅述。
图21806控制电路中，由于主回路串接了电阻RB，限制了反接制动电流，又能限制起动电流，所以该线路可以用在电动机功率较大的场所。该线路所用电器较多，造价较高，但其运行确实安全可靠，操作也非常方便，电动机在运转时，如需换向运行，只要按动相应的起动按钮，电路便自动完成电动机的断电→串电阻反接制动→电动机转速近于零→串电阻限流换向起动→换向正常运行的全部过程。不必先按停止按钮，这样即简化了操作手续，又提高了电路的反应速度，且制动力很强，所以是一个比较完善的电路。该线路也有一些缺点：如所用电器较多，相应线路较复杂，且造价较高，在制动过程中冲击较大，故此，该线路适用于制动要求迅速，系统惯性较大而且制动不太频繁的场所。（信息来源：www.55dianzi.comwww.55dianzi.com）
二）能耗制动
三相鼠笼式异电动机的能耗制动，就是把转子储存的机械能转变成电能，又消耗在转子上，使之转化为制动力矩的一种方法。
将正在运转的电动机从电源上切除，向定子绕组通入直流电流，便产生静止的磁场，转子绕组因惯性在静止磁场中旋转，切割磁力线，感应出电动势，产生转子电流，该电流与静止磁场相互作用，产生制动力矩，使电动机转子迅速减速、停转。
这种制动所消耗的能量较小，制动准确率较高，制动转距平滑，但制动力较弱，制动力矩与转速成正比地减小。还需另设直流电源，费用较高。
能耗制动适用于要求制动平稳、停位准确的場所，如铣床；龙门刨床及组合机床的主轴定位等。
（一）无变压器半波整流能耗制动
1、无变压器半波整流能耗制动的自动控制线路之一
无变压器半波整流能耗制动的自动控制线路之一，如图21807所示：
