三相交流电动机改作发电机配电线路

　　三相交流电动机通过外加电容器和动力 (柴油机、水轮机等)拖动，可临时改为发电机，供照明或广播、小型农副产品加工机械使用。
　　外加电容器的联结
　　外加电容器分为主电容器组相副电容器组。主电容器组主要作用是使发电机在空载状态下能自激达到额定电压输出;副电容器组是在加载状态下保持输出电压稳定为额定值所必须附加的电容器。

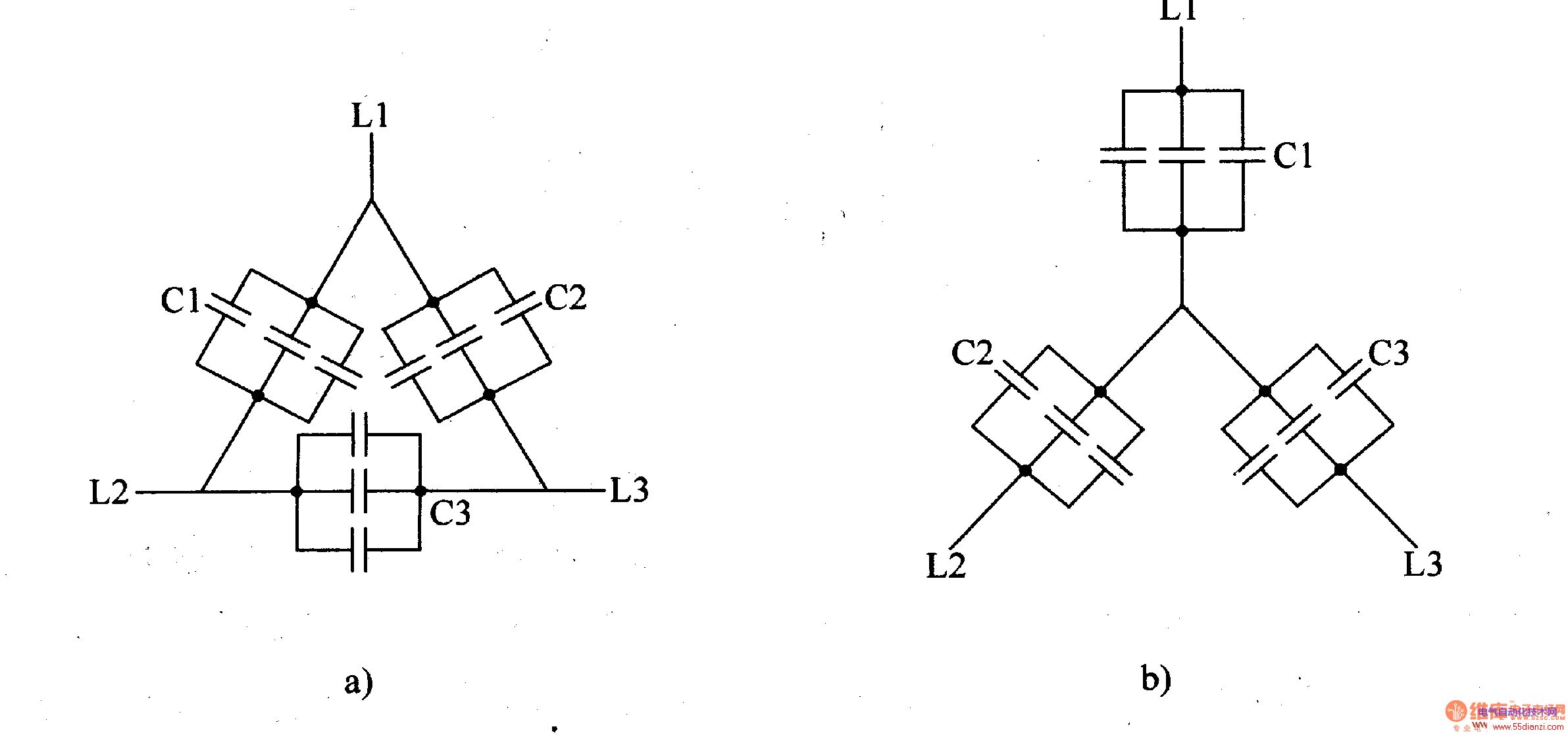

　　主电容器组的联结方式应根据电容器的耐压值而定。若电容器的耐压值为250V，则应接成Ｙ形;若电容器的耐压值高于400V，则可接成A形。使用时，为了达到规定的电容量，可采用多只电容器并联的方法，如图5-188所示。

　　副电容器的联结应根据负载情况而定。
　　典型配电线路

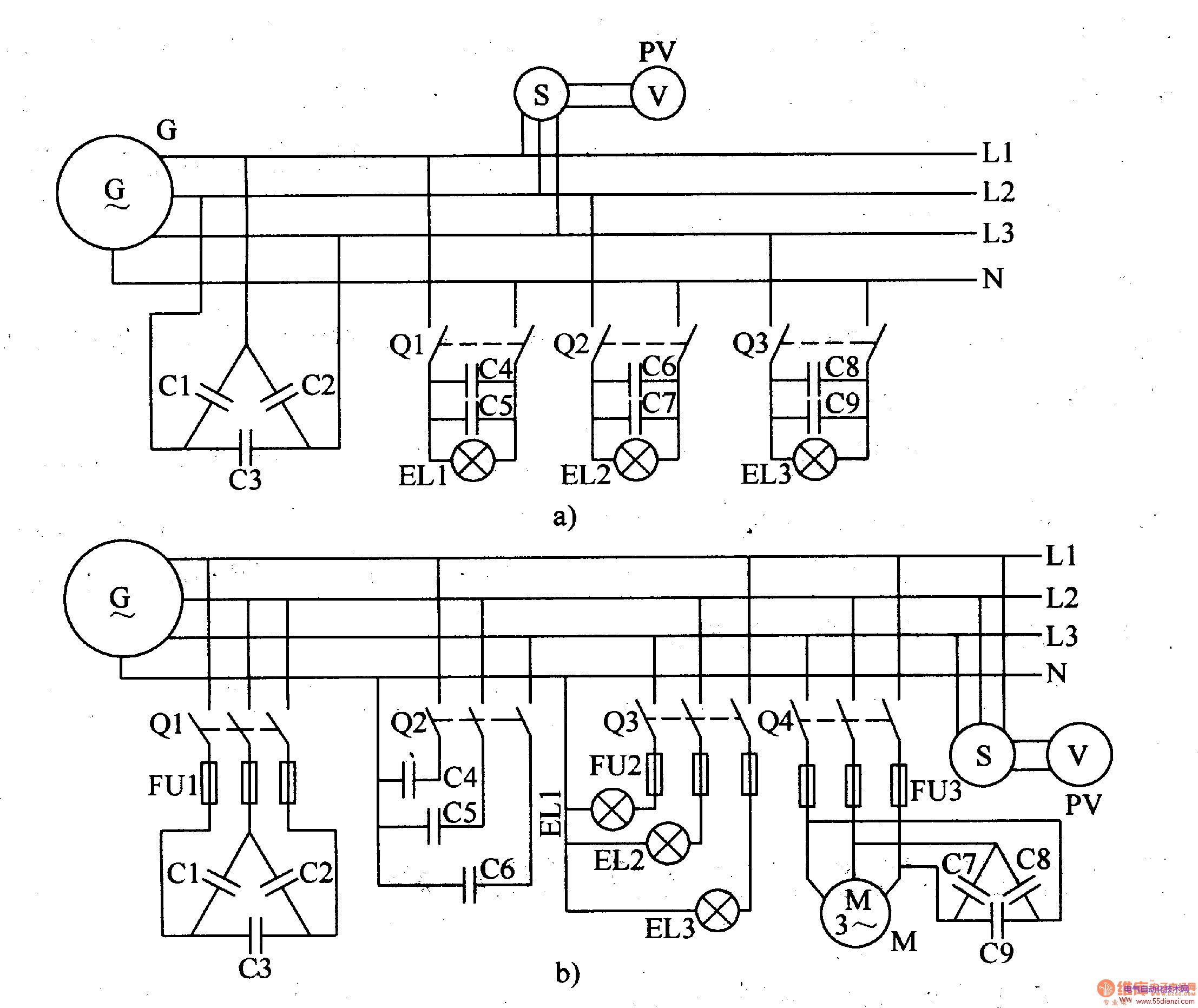

　　图5-189是两款电动机改发电机的典型配电线路。

　　图a)是采用3kW以下三相交流电动机改发电机的配电线路，主要用于照明。电路中，C是电动机改用的发电机，采用丫形联结。主电容器Cl-C3采用八形联结，副电容器C4-C9分别并联在三路照明灯ELl-EL3(负载)上。S为电压表PV的转换开关。
　　图b)是大功率电动机改发电机的配电线路，除能用于照明外，还可作为小型电动机(感性负载)的动力电源。电路中，G为电动机改用的发电机;Cl-C3为其主电容器;C4-C6分别为三路照明灯ELl-EL3的副电容器，C7-C9为电动机M的副电容器;Ql-Q4为控制用刀开关;S为电压表PV的转换开关。
　　使用时，调整原动机 (柴油机或水轮机等)的转速，使发电机G的输出电压稳定为380V、频率为50Hz即可。
　　元器件选择
　　改发电机的三相交流电动机的额定功率应大于负载的额定功率20%以上。例如用4.5kW的电动机发电，所接负载的功率应低于3.6kW。原动机的拖动功率要与发电机的功率匹配。
　　主电容器和副电容器均应选用无极性电容器。

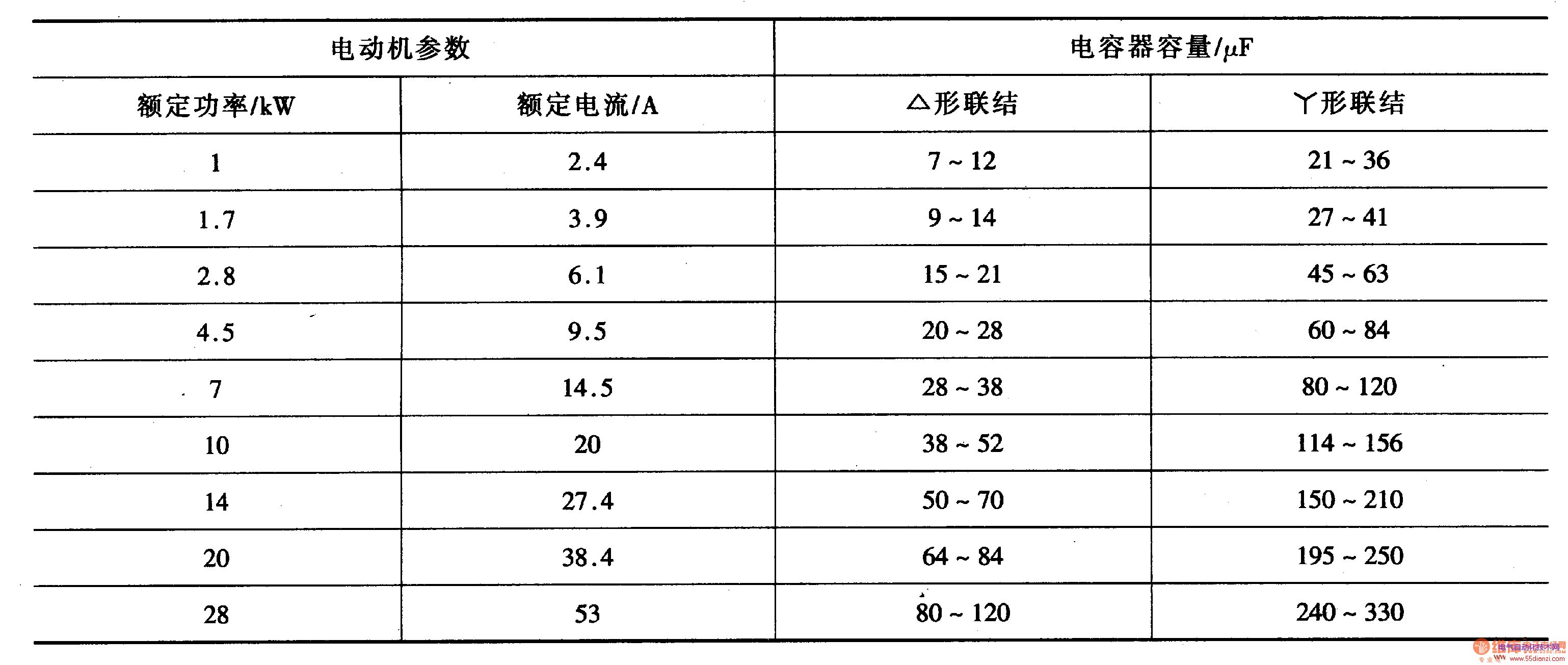

　　表5-2是电动机功率与配用电容器容量的对照表。
