一种小型化高压小功率电源

表1 输入电压变化对输出电压的影响

输入电压/V

有输入电压调节的输出电压/kV

无输入电压调节的输出电压/kV

180

26.2

22

198

26.4

26.1

220

27

28.5

242

27.5

无输出

250

27.7

无输出

由于上电时，输入端瞬间冲击电流很大，对输入电压调节电路造成危害。为此，还专门设计了输入缓冲电路。

另外，高压电源变压器的变比n大，变压器次级反馈到初级变化率较小，带来的问题是稳压效果不理想。这样,还设计了输出电压预稳压电路。因篇幅有限，实际电路从略。

5 开关电路的仿真实验

开关级电路原理图如图6所示。这里开关级的负载是高频高压变压器，它的输入特性与负载的特性有关。在高压小功率应用中，由于输出电流小，负载电阻大，次级整流二极管的导通角很小。为便于建立仿真模型。可忽略负载电阻的影响。

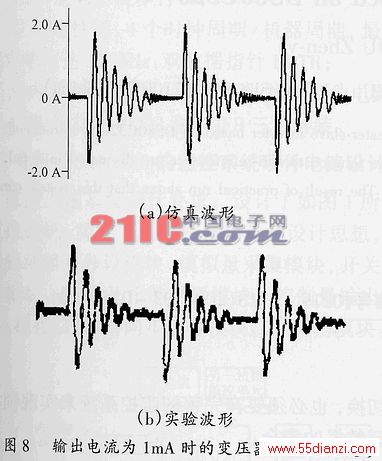

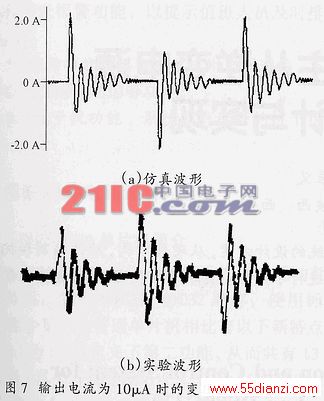

由于应用了仿真技术，大大简化了实验过程，降低了设计周期。用PSPICE仿真程序对图6电路分为轻载10μA和重载1mA两种情况进行仿真，结果见图7(a)和图8(a)。在以后进行的电路实验中，实测的电流波形见图7(b)和图8(b)与仿真的波形基本相符。另外，从仿真波形还可看到轻载时的浪涌电流峰值较大，与重载时几乎相等。变压器空载损耗增加，导致变压器发热，这是需要进一步解决的问题。

6 结语

经过小批量生产和几年的装机使用，证明该电源达到了设计要求，性能稳定、可靠，可以替代同种类产品（例如日本某公司生产的汤姆逊电源）。
