三电平逆变器特定谐波消除脉宽调制方法的研究

三电平逆变器特定谐波消除脉宽调制方法的研究

点击数:7820 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   电工技术

    解SHEPWM非线性方程组的过程说明,采用三角载波法求取的开关时间序列为初值,非线性方程组易于收敛,计算速度大大加快。

3 三电平SHEPWM的仿真研究

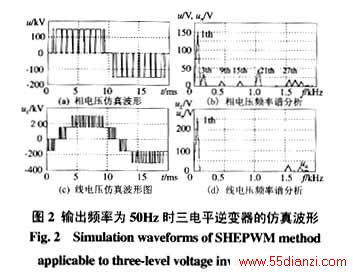

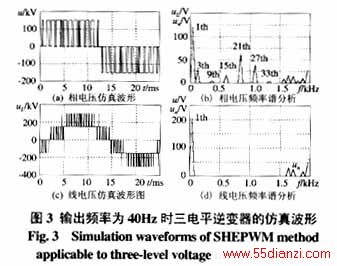

    为了研究实际的谐波消除效果,采用电力电子专用仿真软件PSIM,以二极管箝位多电平变换器为模型,对三电平的SHEPWM控制方法进行了仿真研究。输出频率为50Hz、40Hz时的相电压u、线电压uc仿真波形和谐波分析谐波幅度以un表示,分别如图2和图3所示。

    从图2、图3所示的仿真波形及频谱分析可以看出,在输出频率为50Hz时,相电压中的非3倍频的低频谐波5、7、11、13、17、19、23、25、29次谐波均被基本上消除,在输出频率为40Hz时,相电压中低于37次的非3倍频的低频谐波均被消除。在三相系统中,在输出频率为50Hz时,低于30次的低频次谐波均被消除,在输出频率为40Hz时,低于40次的低频次谐波均被消除,和预期的效果是一致的。

4  实验研究
    为进一步研究三电平SHEPWM的实际效果,我们以MOSFET(IRF840)为功率开关,以本课题组研制的双DSP(TMS320LF2407A)功率变换器通用控制平台为控制中心,设计了一个二极管箝位三电平逆变器实验电路模型,如图4所示。以一小功率三相鼠笼电动机为负载,以输出频率50Hz为例,采用上述SHEPWM控制方法,进行了实验研究。实验波形如图5所示。

    从图5所示的实验波形和波形分析可以看出,实验结果和仿真分析非常一致,充分证明了三电平SHEPWM的谐波消除效果,在开关频率为1100Hz的情况下,三相功率变换器可以有效消除低于31次的低频次谐波,而且输出基波分量可以达到直流侧电容电压的大小,即调制比为1,电压利用率很高。事实上,调制比可以达到1.15,进一步的实验和仿真,将另文介绍。

5  结论
    本文提出了用三角载波法生成SHEPWM非线性方程组初始值的方法,非常有利于非线性方程组迭代过程的收敛,并加快了计算速度;以输出频率50HZ、40Hz为例,建立并求解了三电平电路的SHEPWM非线性方程组,对求得的开关角度序列进行了仿真研究,对50Hz输出频率还进行了实验研究。仿真和实验结果均表明,三电平特定谐波消除SHEPWM方法具有波形质量高,直流电压利用率高,开关频率低,开关损耗小,功率变换效率高等一系列显著优点。以DSP为代表的高速计算芯片和大容量存储芯片的出现和成本的不断降低,使得SHEPWM技术在工业上的应用成为可能。以DSP、大容量存储芯片为控制系统硬件、以SHEPWM方法为控制软件的多电平功率变换器,是高电压、大功率能量变换与处理的一个卓有成效的途径。
