PLC在金矿设备改造中的应用

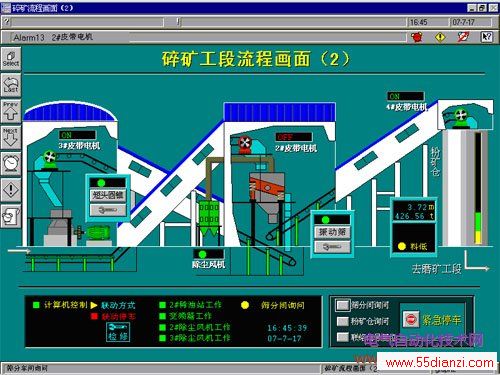

图3 流程监控画面

6 运行效果

　　目前本控制系统已成功投入使用，取得了良好的效果：①生产效率显著提高。破碎机恒定负荷控制后，挤满给矿率由人工操作的60 %左右提高到90 %以上，主机运行负荷功率由人工操作的170 kW（主机电流28 A）左右，稳定提高到200 kW（主机电流33 A） 以上，处理能力得到充分发挥，台时处理量提高15 %，综合电耗降低了13%;②设备得到有效保护。破碎机负荷电流和轴温信号受到监控，一旦超限会及时报警和联锁制动，从而解决了因为堵料造成电机超载、皮带烧毁以及爆轴的问题;③系统故障率明显下降，维护工作大大减少，设备稳定运转得到充分保障;④减少了人员编制，仅需要2人就完成相当以前5人的工作。

7 结语

　　本文作者创新点：采用S7-300 PLC和CitectSCADA过程监控组态软件，对金矿碎矿生产控制系统进行了设备改造，实现了生产设备操作的自动控制、联锁保护、数据集中显示和处理等较为全面的功能。从实际运行的效果来看，该系统设计合理，稳定可靠，显著提高了生产效率。

参考文献

　　[1] 谢建辉.选矿厂碎矿的电气控制系统特点及实现[J].金属矿山，2001（3）：56-57.

　　[2] 高志森.可编程序控制器在选矿厂的应用[J].有色冶金设计与研究，2000，21（1）：25-29.

　　[3] 张桂香，张志军.PLC的选型与系统配置[J].微计算机信息，2005，21（7-1）：81-82，36.

　　[4] Siemens AG.SIMATIC Programming with STEP7 V5.1 Manual[Z].2000

　　[5] Citect Corporation. CitectSCADA用户手册[Z].2006.
