UPS电源在整个系统发生供电问题时，可在一定时间内保证站控管理层设备的正常运行。数据采集终端采用高可靠性、带有现场总线连接的智能测量仪表。对于图书馆供
配电系统，低压进线回路和重要回路安装ACR系列多功能电力仪表，普通馈线回路及照明

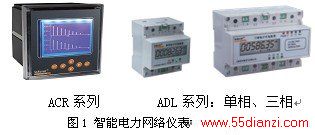

配电箱中安装ADL系列导轨式电能表，仪表外形如图1所示。
ACR系列多功能电力仪表具有全面的三相交流电量测量、复费率电能计量、四象限电能计量、2～31次谐波分析、电网质量分析、遥信输入、遥控输出及网络通讯功能，主要用于对电网供电质量的综合监控及电能管理，广泛应用于低压联络柜、出线柜、动力柜等场合。而ADL系列导轨式安装电能表除能采集基本电能参量外还具有体积小巧、安装方便等优点，ADL100单相电能表结构尺寸为4模数，与微型断路器一起安装于照明配电箱中，如图2所示，ADL300三相电能表为7模数结构，主要应用于动力柜中，安装方式如图3所示，极大的方便了用电自动化管理。

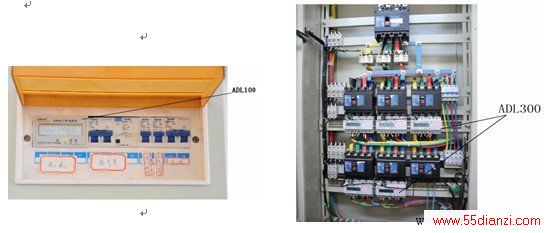

图2 ADL100应用安装示例 图3 ADL300应用于动力柜中
该能耗监测系统通过现场设备和通信系统提供的传输通道，完成对各用电回路、供水、燃气及柴油管道的数据采集，信息经分析、处理，以报表、图形等多种形式供值班员参考，使值班员能够便捷的掌握系统的运行及能耗状况，及时发现、纠正能源浪费现象，从而进行节能管理。在需要时，还可提供快捷的远程控制手段，完成对设备运行状态的改变以及事故情况的处理。

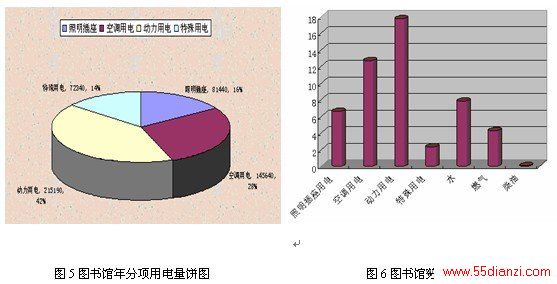

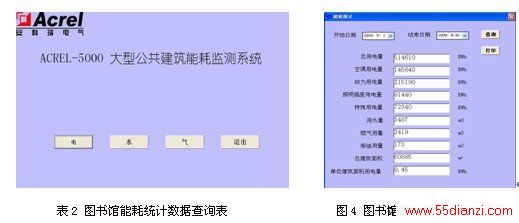

图4为图书馆能耗监测系统的主界面，可以查询各类能耗的使用状况，表2给出了图书馆能耗数据查询表，很清楚的显示出各类能源的使用情况。图5为系统给出的图书馆照明、空调及插座等用电量的饼图，很直观地显示出分项用电量的百分比。而图6是根据系统采集的所有分类能耗数据，由系统绘制出的分类能耗柱形图，可以形象的看出分类能源的使用情况。
5 结束语
Acrel-5000能耗监测系统，不仅能监控供配电系统的运行状况，还能监测用水量、燃气等其它能源的使用状况，并能根据采集到的能耗数据绘制出各种报表、分析曲线、图形等，便于分析研究，为智能建筑的节能技术提供参考，从而达到环保、节能、安全、可靠和集中管理的目的。该系统运行安全、可靠，并附有事件记录及故障报警等功能，极大地方便了用户的使用。
