6.3电能管理系统功能
6.3.1远程电参量测量。

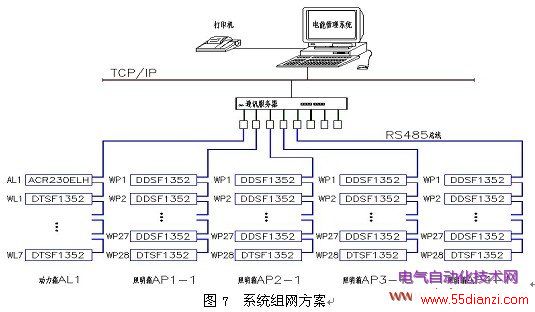

完成了对总进线ACR230ELH多功能电力仪表实时电参量采集，包括三相电流、电压、功率、功率因数、有功电度、无功电度、频率等，显示于电能管理主画面；实现了对11只DTSF1352三相电度表和108只DDSF1352单相电度表的远程自动抄表功能；实现自动统计各宿舍日、月用电及分摊电能计算功能；通过该系统与现场仪表的结合使用体现出电能的总进线、支路及各最终用户的分层、分类、分户计量管理。见图4。ACR230ELH对宿舍楼电流谐波、不平衡度等电能质量进行诊断，系统保存历史记录，对下一步电能质量改善方案提供决策依据。
6.3.2 运行状态监测。
管理员可设定系统的采集频率，如每15分种采集一次，并设定各回路的用电负荷值（如宿舍负荷设定为6～10A），系统可根据设定对采集值进行处理，并对过负荷回路进行声光报警，提示管理员该回路出现异常的状态信息。系统还可对各回路通讯异常进行自检测，以便维护人员能够及时进行排错与维修。
6.3.3 趋势分析。
对采集的电参量进行分类识别并将必要参量存储至数据库中，对所有电参量的数据存储可达两年，对电能参量的数据存储可达三年以上，并可根据用户需求及硬件配置更改存储时间。系统提供了实时曲线和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的运行负荷状况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，并通过调用显示各种曲线画面，方便工程人员对监测的配电系统进行质量分析。如：总进线的电流趋势、功率趋势及谐波趋势分析；分支回路的月用电趋势、棒图/折线图分析等,还可与去年/前年同期数据相比，生成计量数据库。
6.3.4 报表打印。
系统可根据用户需求设计出符合其需要的各种类型报表。如：实时报表、历史报表、事件故障及告警记录报表、操作记录报表等。可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表。根据复费率的时段及费率的设定值生成电能的费率报表，查询打印的起点、间隔等参数可自行设置，自动生成收费报表以便内部收费管理。
6.4工程造价

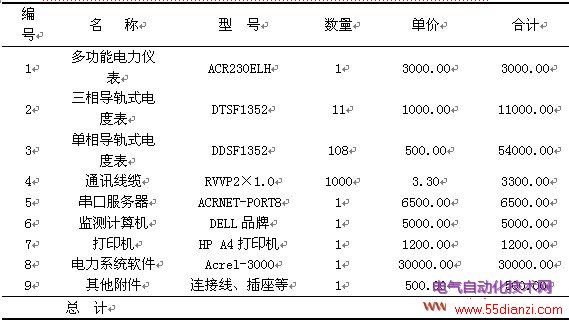

根据一次方案及系统结构，该宿舍楼电能管理系统材料名称、型号、数量、报价见表1。不含人力成本投资大约为11.45万元。
7 结论
随着社会的发展及电力的广泛应用，电能管理已成为大型公共建筑的必然选择，本文介绍系统实现对采集数据的分析、处理，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究。该系列电力仪表及系统运行可靠，稳定，为楼宇电能统计数据，为节能提供决策依据取得了较好的社会效益。
参考文献
[1]上海安科瑞电气股份有限公司产品手册.2010.08版.
[2]周中、李一力、王晓明.基于DDSF1352/DTSF1352电表的低压终端电能管理.《上海节能》2009年第4期。 了解更多请联系我们！上一篇：医用隔离电源柜的设计与应用
