c．并网监控界面。实时跟踪显示手动和自动并网过程，显示同步相关参数。由于并网过程同步条件要求较高，且通信存在延时，所以界面遥控并网是调用系统自动准同步并网程序。
d．报警界面。集中显示发电机、母线、电气开关及直流电源等相关故障信息。一旦系统发生故障，界面弹出报警对话框，显示故障类型：该界面由报警指示灯、复位按钮等组成。设置有停止警示音和停止报警灯闪烁按钮，可以在线查看和复位报警。e．故障记录界面。自动将系统历史故障信息归档存储，显示故障发生的日期、时间、故障类型、结束时间等，便于故障分析。
f．数据趋势图。定时记录(时间间隔可设)连续变化且较为缓慢的数据，形成趋势图。包括发电机电流(有效值)、电压(有效值)、功率、频率，母线电压、电流、功率等。
g．岸电管理界面。显示和管理岸电供电时系统的参数和相关操作。
h．系统设置界面。设置系统参数，如语言、时间、本地IP、显示屏对比度。
i．远程访问界面，触摸屏有远程访问功能，用户输入触摸屏IP，即可通过PC机的浏览器访问监控界面。
2．2．3 PC上位机界面
本系统采用以太网通信，通过触摸屏将监控界面发布至网络，PC上位机只需用常规浏览器即可访问监控界面，实现参数查看和功能操作。无需每台PC上位机安装监控界面程序，通用性强。
3 通信设计
3．1 PC上位机、触摸屏与PLC通信
PC上位机、触摸屏与PLC的通信方式采用工业以太网Modbus TCP／IP方式，其具有协议开放，与不同厂商设备兼容，能实现远程访问、远程诊断，网络速度快。实时性强。系统安全性高，成本低等特点。在Vijeo—Designer中添加驱动程序并进行配置，使通信设置与设备相匹配，并将用户应用程序下载到触摸屏，即可实现触摸屏与PLC和PC上位机间的以太网通信，无需编写复杂的通信程序，只需设置各设备的IP、子网掩码和网关。
3．2 PLC与PPU通信

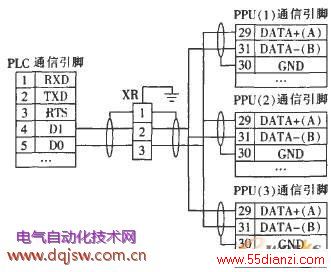

PLC和PPU主要以硬件接线方式实现控制功能。部分电站参数由串口通信完成。通信接线见图5。
图5 PLC与PPU串口通信接线图
采用编程软件对PLC和PPU进行通信设置。设置为RS一485通信，传输速率为9600 bit／s，数据长度8bit，停止位1 bit。偶校验，1～3号发电机组所对应的PPU的地址分别设为l、2、3，PPU将常用数据存放在其内部指定寄存器中，建立通信后PLC执行READ VAR和WRITE VAR通信指令实现与PPU的数据交换。
