IT配电系统绝缘监测装置及医疗场所供电解决方案

点击数：7694 次录入时间：03-04 11:46:43 整理：http://www.55dianzi.com 电力能源

隔离变压器外形尺寸

4　 AIM-M100绝缘监测仪
　　AIM-M100绝缘监测仪是一款高性能的绝缘监测装置，专用于医疗IT系统中，用于监测IT系统对地的绝缘状态，当系统出现绝缘故障时，能够及时发出报警信号，提醒工作人员根据实际情况进行处理。产品具有丰富的显示与报警指示功能，界面友好，操作方便。

4.1　产品功能
　　◆ 具有对被监测IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度实时监测与故障报警功能；
　　◆ 能实时监测与被测系统连线断线故障、温度传感器断线故障以及功能接地线断线故障，并在故障发生时给出报警指示；
　　◆ 继电器报警输出、LED报警指示等多种故障指示功能；
　　◆ 采用先进的现场总线通讯技术，与外接报警和显示仪、上位机管理软件通讯，可以实时监控IT系统的运行状况；
　　◆ 具有事件记录功能，能够记录报警发生的时间和故障类型，方便操作人员分析系统运行状况，及时消除故障。

4.2　符合标准
　　◆ GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》；
　　◆ IEC 61557-8-2007《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第8部分：IT系统用绝缘监测装置》。

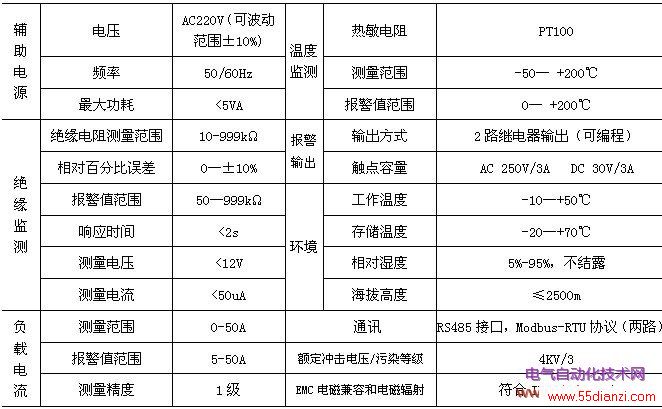

4.3　技术参数

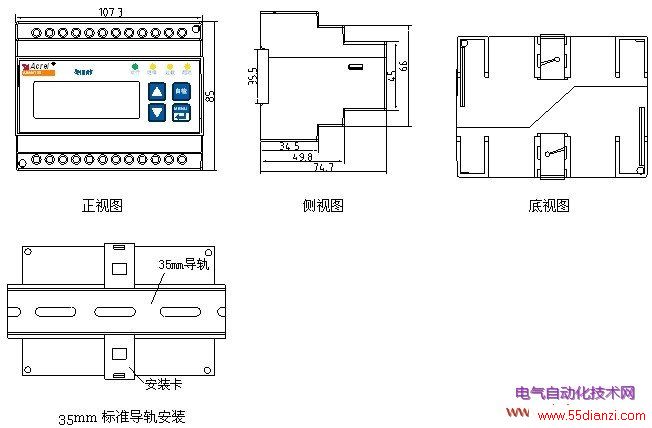

4.4　外形及安装尺寸

5　 AID100报警与显示仪
　　AID100报警与显示仪是一款基于MODBUS协议的远程显示和声光报警装置。能够显示监测数据，并在故障时发出声光报警信号。该装置可安装于手术室或重症监护室内的情报面板上，以便于医院人员了解隔离电源系统的运行状况，以及系统出现故障时的故障类型。

5.1　产品功能
　　◆ 具有绝缘电阻、变压负荷率实时显示功能；
　　◆ 可远程设置绝缘监测仪的报警阈值；
　　◆ 采用现场总线通讯技术，可实时获取绝缘监测仪的监测数据和报警信息；
　　◆ 故障时可以声光报警，按下消音键后，声音关闭，相应的故障指示灯不会熄灭，直到故障解除为止。

5.2　符合标准
　◆ GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第7-710部分：特殊装置或场所的要求医疗场所》。

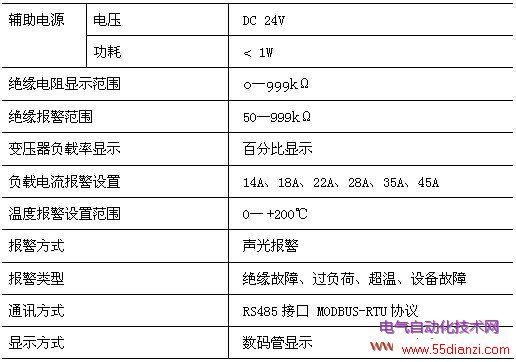

5.3　技术参数

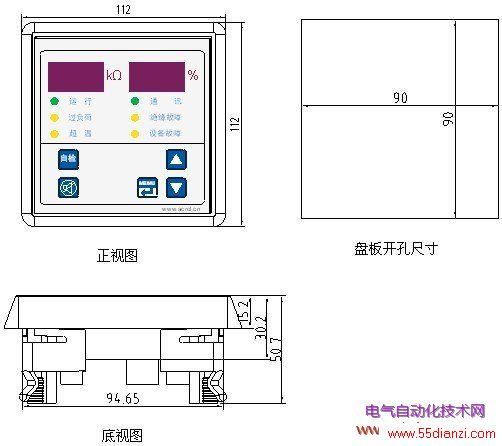

5.4　外形及安装尺寸

6　 ACLP10-24直流稳压电源
　　仪表专用的直流稳压模块，采用完全隔离的线性变压器。具有输出电压稳定，纹波小、耐压等级高等特点，并带有电源上电指示功能。模块采用标准导轨安装的方式，可以和绝缘监测仪安装在同一导轨上，安装方便。

6.1　符合标准
　　◆ GB19212.1-2008/IEC 61558-1：2005《电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验》；
　　◆ GB19212.16-2005/IEC 61558-2-15：1999《电力变压器、电源装置和类似产品的安全第16部分：医疗场所供电用隔离变压器的特殊要求》。

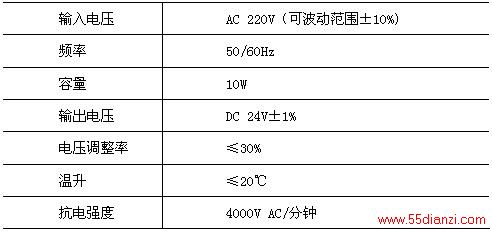

6.2　技术参数
