（3）参数设定时的小数点位问题。

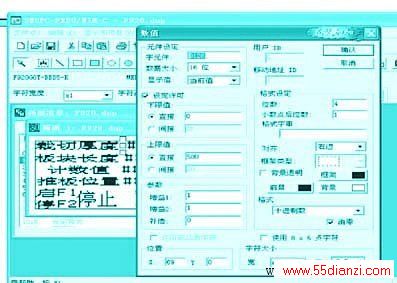

实际工作中在设定位置时要精确到0.1mm。这个问题在一些单片机系统中常会遇到，常见的处理办法是加大一个数量级，就是设定数据时，在人机界面上用1代替0.1mm，10代替1mm。不过我们在处理此问题时通过hmi中对数据的设置和plc的程序编写达到了所见即所得的效果。hmi中主要是对数值的格式要设定好。hmi中的设置画面如图1所示。例如等分裁切10.5mm的纸，就可以在hmi上设定为10.5，而不是像公司的类似其它设备上要设为 105，但plc的寄存器d128的内容是105而不是10.5，这样在计算需要的脉冲数时就要用下面一条命令：mul d128 k5 d10（此命令中尽管编程时d11不出现但实际上寄存器d11被占用，不能再应用于其它地方，否则会出现问题。）而不是用：mul d128 k50 d10。
（4）编程中其它应注意的问题
● 双线圈问题。本工程中利用条件跳转和步进指令避免了双线圈问题。
● 误差信号问题。编码器是一种比较精密的光电产品，受振动时不可避免的会出现误差信号，而切纸机在执行裁切动作时会造成很大振动，如果忽视这个现象，定位精度和执行机构当前位置的显示都会不准确。本工程中处理方法参见上面例子程序图1，只有y3、y4接通，即只有进给机构前进和后退时才让 c236进行计数，这样就屏蔽了裁切时震动造成的误信号。
5 变频器的参数设置

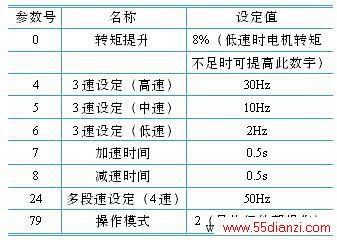

设定的变频器的主要参数见表2。在调试过程中为了达到定位速度和精度的完美结合，应对三段速设定值，加减速时间和hmi中d130、d200和d202的数值进行相应调整。
6 结束语
通过改造过程，完全恢复了我们切纸机的功能，试用三个月以来运行非常稳定。由这个应用实例可以看出结合plc的高速计数器功能，合理的进行应用，在一定场合可以取代高成本的定位控制系统，实现控制系统最优的性价比，并且由于选用通用开放的plc—变频器集成方案，为企业后期自主设备管理带来长远的效益。
