西门子810D系统，用户反映400260面板故障1报警，寄了块全新MCP更换，不久后又出现400260报警，同时有70000报警驱动故障。今天来到现场，测量CCU供电23.6V，HMI和MCP这边供电22.4V，加了根线，23.3V，但还是启动进入正常后不久就报面板故障400260，或者700000，MCP灯全闪，键盘不起作用，屏幕软键不起作用。HMI显示屏就像死机一样。

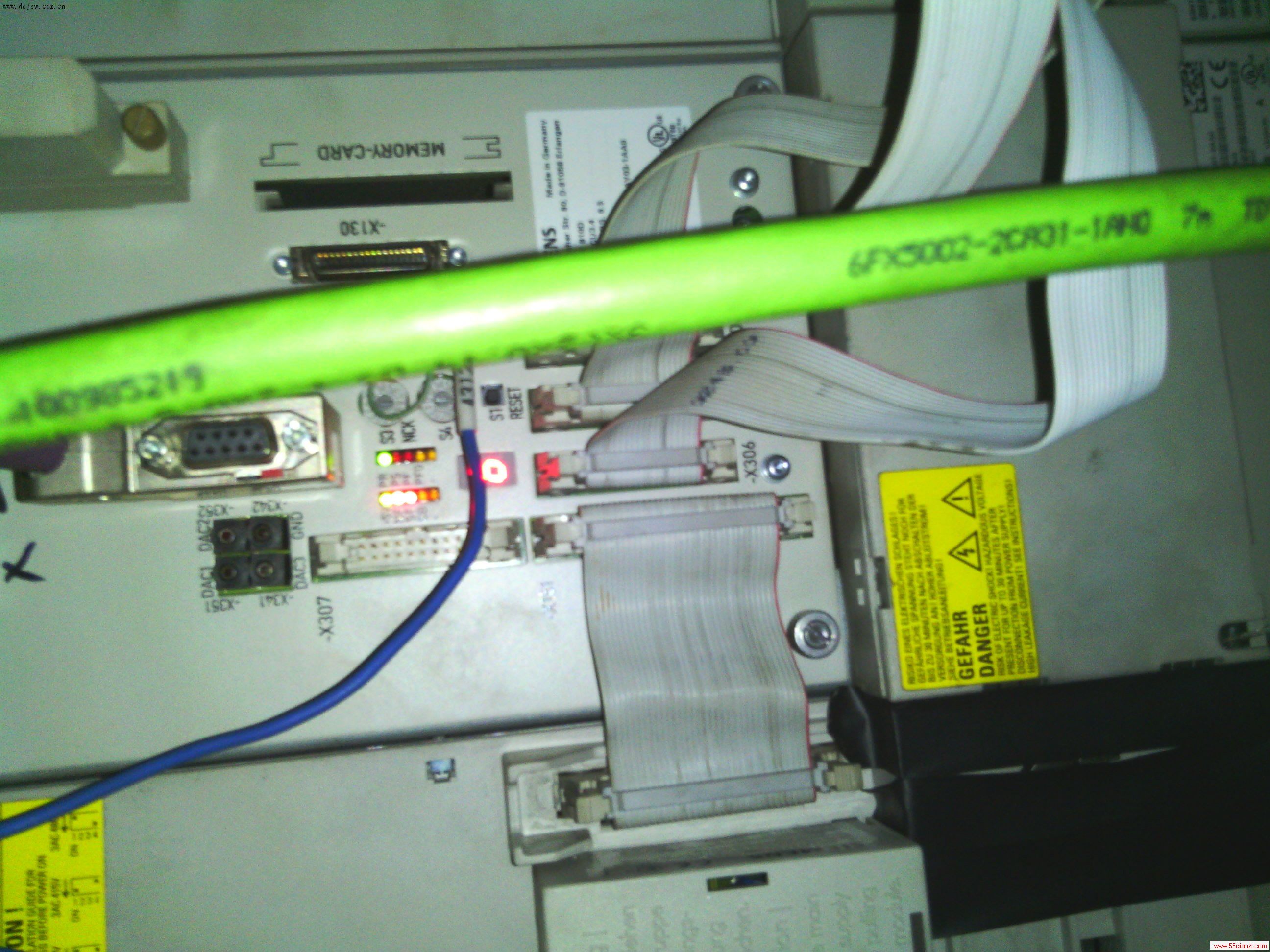

PLC运行正常，液压和主轴供油仍继续在工作，按急停后停止。810D系统NF和SF红灯亮，POK和PS绿灯亮。CB灯在故障出现时有时候是常亮，有时候不亮。我明天准备先总清NC试试，再清PLC试试，各位同仁有什么好的建议吗？
答：西门子810D系统类似故障比较普遍，由现象提示，极有可能是CCU板件或者驱动单元出现问题，建议按以下步骤逐步进行：
1.首先可以排除掉MCP单元的故障，并进一步检查连接MCP和HMI单元的Prifibus 电缆的连接情况，包括在CCU单元侧的电缆。注意Profibus插头的终端电阻的位置，并且打开Profibus插头，检查Prifibus 电缆的连接情况，有无短路或虚接，尤其注意屏蔽线的连接，
2.根据直流24伏的量测值： 23.6V，22.4V，基本正常，排除掉直流24伏
电源故障可能性，
3.可以将CCU彻底总清，注意CCU上的七段显示码 -如果是“6”， 代表的含义-SRAM数据完全清除，或者NC启动准备好运行，如果是其它数字，说明系统参数未完全清除，或CCU板件损坏，
此时正常状态为显示灯（左、右列）两个绿灯+5V，PR 灯亮，如果总清后数码管不显示6，则CCU板损坏，或MMC卡损坏，
而SF红灯亮表示驱动故障，
当系统启动无误后此灯灭。因此，此时SF红灯亮，状态正常，
NF灯表示：NCK 启动过程中，其监控器被触发，
而CB灯在数据交互时闪亮。
3.如果PLC、NC数据安装完成后，故障依旧，那么将重点放在驱动的功率部分，因为SF红灯亮，所以可以更换CCU单元所插在的Z轴功率部分、以及其它连接的功率部分，建议一个一个更换，逐步加以排除，
4.如果故障依旧，建议更换一个同型号的CCU单元，注意PCMCIA 卡插到新的CCU单元上，
5.如故障很顽固，建议最后更换电源模块，再试机。
