将三菱PLCbianchengruanjian/' target='_blank'>PLC编程软件GX-DEVELOPER 和内置仿真软件GX Simulator6 安装在同一个路径内,用GX-DEVELOPER 录入“PLC逻辑功能测试的运行调试程序”,录入完毕后,点击梯形图逻辑测试按钮,起动“梯形图逻辑测试”功能。用GT-D 进行触摸屏的画面设计,画面设计完毕后,存盘为后缀为GTE的文件:“PLC逻辑功能测试”触摸屏控制画面.GTE,然后关闭该文件。再用触摸屏的仿真软件GT-Simulator 打开“PLC逻辑功能测试”触摸屏控制画面.GTE这个文件,就可以进行触摸屏的仿真操作和调试了。以下是仿真快照和指令表程序。

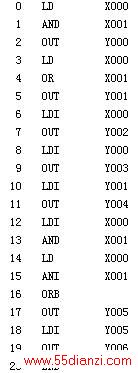

PLC逻辑功能测试的运行调试程序:
