车削“斜椭圆”的宏程序

　　本文分析了斜椭圆的数控车床加工问题，通过旋转转换方程确定了斜椭圆的参数方程，编制出(包含宏程序的)实际加工程序。

　　随着数控技术不断进步，数控车床加工中各种复杂型面也日渐增多，如椭圆、抛物线、正弦曲线、余弦曲线和双曲线等各种非圆曲面。对于上述各种复杂成形面，利用CAM软件进行自动编程相对简单，但由于种种原因，在绝大数情况下数控车床主要还是依靠手工编程。目前在数控车床上加工正椭圆已不是难事，一些学者进行过这方面的研究并发表了相关论文。但对斜椭圆零件的加工方面研究较少，主要原因为：①机床数控系统本身既不存在加工椭圆等非圆曲线的G指令，更没有类似数控铣床用G68这样的 旋转指令，使编程难度大大增加;②加工中变量的参数直接影响着加工的效率以及质量，很容易产生过切报警，即使程序正确无误，实际加工时参数调整也非常困难，直接影响加工能否顺利进行，以及加工精度能否保证。

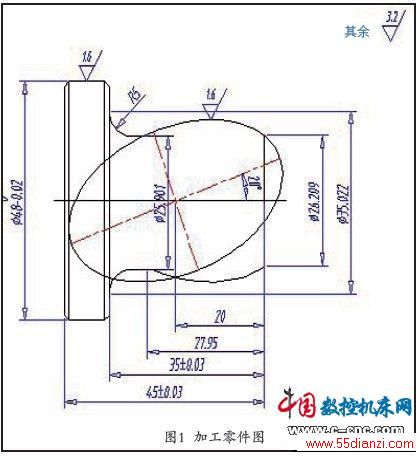

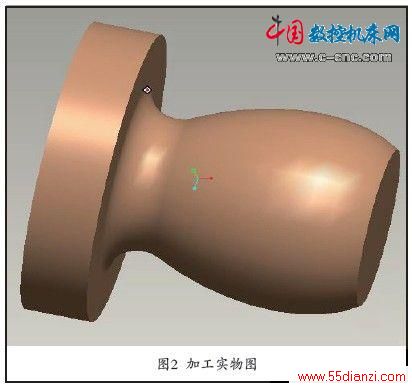

　　对于如图1所示的斜椭圆零件，笔者在配置华中世纪星车床数控系统(HNC-21/22T)的数控车床上加工成形，加工出的零件如图2所示。

　　1.相关数学计算

　　已知：椭圆方程：a2b2(见图1)，椭圆上任一点A 点坐标(Z,X):(acosα ,bsinα )，则：。若椭圆绕圆心旋转θ ，则根据旋转公式，求出A 点在工件坐标系(Z0X 坐标系)中的坐标为：

　　A点：Z：acosαcosθ-bsinαsinθ;

　　X ：acosα sinθ +bsinα cosθ。

　　注意：椭圆顺时针旋转时，公式中的θ 角取负值;逆时针旋转时，θ 角取正值。

　　2.程序格式

　　(1)编程原点为右端面与轴线的交点。

　　(2)程序为HNC—21T系统格式。

　　%1234 (程序名) M3S600T0101

　　G42G00X Z (快速点定位)

　　#12=起始角(α)(椭圆轮廓起始 点的参数角)
