压缩/限幅器

压限器输入/输出选择开关(COMP IN/OUT)

压限器旁路开关

　　按下此键(“IN”位置)，压缩/限幅电路接入压限器，信号可以进行压缩/限幅处理，该键上方的工作状态指示灯亮；抬起此键(“OUT”位置)，压缩/限幅电路将从压限器中断开，信号绕过压缩/限幅电路直接从输出放大器输出，不进行压缩/限幅处理，指示灯灭。

增益衰减指示

　　这个指示表用dB表示增益衰减来显示压限器处理的信号，共分五档：0、-4、-8、-16和-24dB。

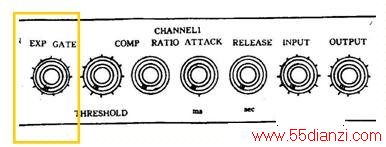

噪声门的控制及指示

　　它是一个独立的功能键，可以有效地去除节目间歇时背景的杂音和噪声，可以通过旋钮设置一个门限电平，噪声门的门限电平一般设置为节目信号电平的最低值，使所有节目信号可以毫无损失的通过；当节目信号中产生间歇时（即门限电压之上没有信号），低于门限电压的杂音和噪声信号被有效地消除，达到静音的效果。

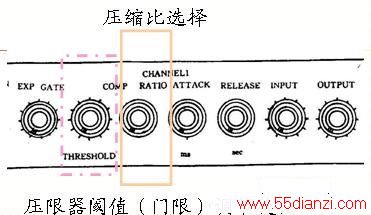

　　决定当输入的节目信号电平为何值时，压缩器将对其进行压缩或限幅。

　　压缩比选择用来确定超过阈值的信号的压缩比。所谓压缩比是指输入信号电平变化与输出信号电平变化的比值。压缩比为1：1时，压缩器没有对信号进行压缩;压缩比为2:1时，输出信号的变化仅为输入信号的一半；压缩比为∞：1时，无论输入信号将如何变化，当信号超过某个电平时，压缩器将保持常数输出。

　　高压缩比可以保持乐器声久远，而低的压缩比通常用来使声音圆润，减少颤动，特别是当说话音和歌唱者走近或远离麦克风时。

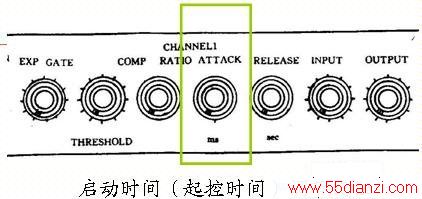

　　华文中宋所谓启动时间是指当信号超过阈值时，多长时间内压缩功能可以全部展开（或选择用来决定当信号超过阈值时，对其进行压缩所需的时间）(单位为ms)。它的范围0.2~20ms,启动时间的选择很大程度上取决于被处理的种类和希望得到的效果。启动时间过短会导致节目信号充分压缩，通常用来使声音圆润。在采用高压缩比使乐器声音保持久远的情况下就可选择比较长的启动时间。

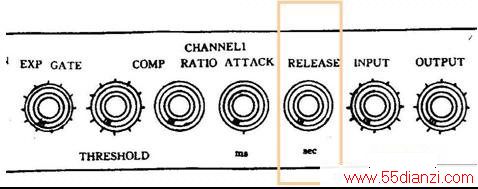

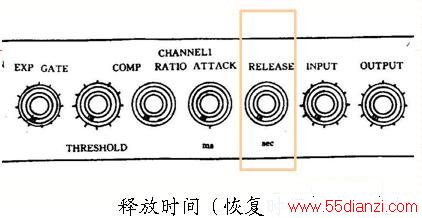

　　释放时间是指当信号低于阈值时，对其解除压缩所需的时间，与前面讲的恢复时间是一样的。这个旋钮就是用来调节释放时间长短的，它的调节范围为50ms～2s。当节目信号经过压缩后其电平值小于阈值时，如果没有这个释放时间，压缩器立即停止压缩，会导致信号突变；而释放时间的设置是使压限器在给定的时间范围内，对信号解除压缩，不会造成突变。

　　释放时间长些，将有助于声音的衔接，使音量不会出现突然跳跃的感觉，若过长，后面的信号电平即使幅度没超过门限值，也会被压缩，会使这部分信号的动态范围发生改变。

　　释放时间的调整是与节目的节奏及速度有关。较长的释放时间适用于速度较慢的节目以及宽广，辉煌的乐段，保证节目的音尾的完整性和丰满度。而节奏快的节目就要适当减短释放时间，如轻音乐，摇滚乐等音乐节目。若释放时间不适当的选择过短，甚至短于声音的自然衰减时间，就会出现断续的声音。

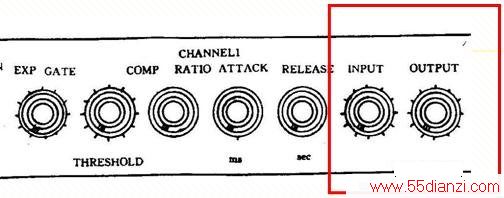

输入/输出电平调节旋钮

　　输入电平调节旋钮(INPUT)

　　这个旋钮用来控制压限器的输入灵敏度，使压限器能接受宽范围的信号。

　　输出电平调节旋钮(OUTPUT)

　　这个旋钮用来控制压限器输出信号的大小，其控制范围与“INPUT”相同。

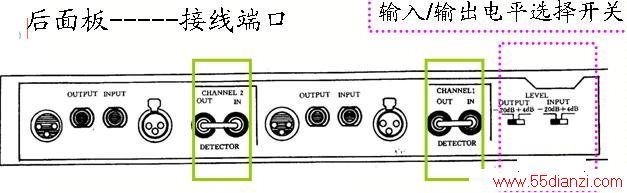

　　后面板---接线端口

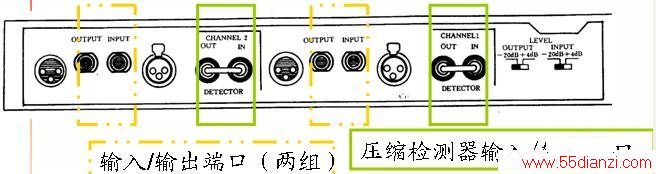

　　压限器主要由两部分组成，即压控放大器部分和检波电路部分，这里的检测器实际上就是压限器原理中介绍的检波电路部分 。检测器输出端口(DETECTOROUT)直接与压控放大器(VCA)的输入端相连(见图5―17)。取自VCA输入端的信号经耦合棒送入检测器输入端(DETECTORIN)，经处理后控制VCA的增益，从而对压限器输入信号完成压缩/限幅等功能。

　　控制电平匹配，使使压限器的输入/输出电平与所接设备的输出/输入电平匹配

      DETECTOR IN/OUT还有一个功能， 把混合在背景音乐如伴奏声中的人声突出来。具体的做法是：背景音乐通道经压缩器后再与人声信号合成，即将背景音乐通道的“DETECTOR OUT”与人声信号通道的“DETECTOR IN”直接相联。此时背景音乐通道受人声信号通道控制。背景音乐通道的压缩比可以调整至无论何时讲话者说话，背景音乐信号就会及时减弱，突出人声，人声过后背景音乐又恢复。
