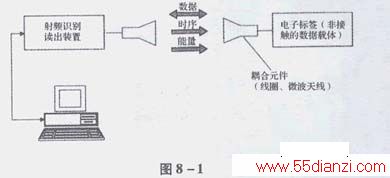

射频识别系统的基本模型如图8—1所示。其中，电子标签又称为射频标签、应答器、数据载体；阅读器又称为读出装置，扫描器、通讯器、读写器(取决于电子标签是否可以无线改写数据)。电子标签与阅读器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内，根据时序关系，实现能量的传递、数据的交换。
发生在阅读器和电子标签之间的射频信号的耦合类型有两种。

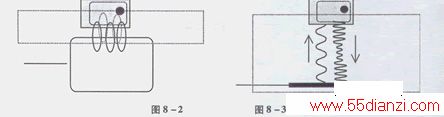

(1)电感耦合。变压器模型，通过空间高频交变磁场实现耦合，依据的是电磁感应定 律，如右图所示。
RFID读写器技术原理图:
电感耦合模型的读写器
电磁反向散射耦合型的RFID读写器
(2) 电磁反向散射耦合：雷达原理模型，发射出去的电磁波，碰到目标后反射，同时携带回目标信息，依据的是电磁波的空间传播规律电感耦合方式一般适合于中、低频工作的近距离射频识别系统。典型的工作频率有：125kHz、225kHz和13．56MHz。识别作用距离小于1m，典型作用距离为10～20cra。
电磁反向散射耦合方式一般适合于高频、微波工作的远距离射频识别系统。典型的工作频率有：433MHz，915MHz，2．45GHz，5．8GHz。识别作用距离大于1m，典型作用距离为3—l0m。
