protel99SE四层板设计及内电层分割入门

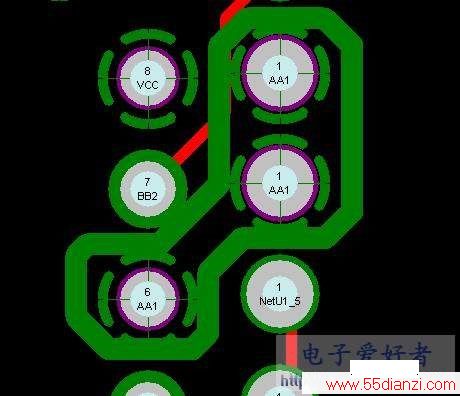

    设置好后点OK，再在PCB中找到AA1网络的PAD处画线，将要布在该层的PAD或VIA包围起来，形成一个闭合的多边形。（注意，这个线在内层中，是无铜区域，也就是在顶层的线与线中的间隙，所以，不能画到与焊盘重叠）如图：

    这时，网络为AA1的PAD中心也多了个十字架，说明，AA1网络已经从VCC层将这里焊盘连接起来了，注：千万注意，在内电层中不要再对这些焊盘进行走线了。

九、看内电层

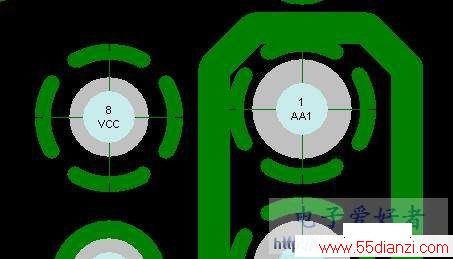

    在PCB内层设置完毕后，我们要来查看内层是否正确，当然，最先是用眼睛来查看整个板了。下面，我们来看看下面这个图:

    前面已经讲过，带十字PAD是已经和内电层对应网络连接OK的，我们要怎么查看这个PAD是否有铜铂连接呢？ 其实只要想象力丰富一点的人，就会知道，PCB中负片做法：就是有画线的地方就是没有铜铂的区域，那么，在上图中，黑色的区域在做出PCB板后，就是有铜铂的区域了，现在，我们可以用一种简单的方法去查看。

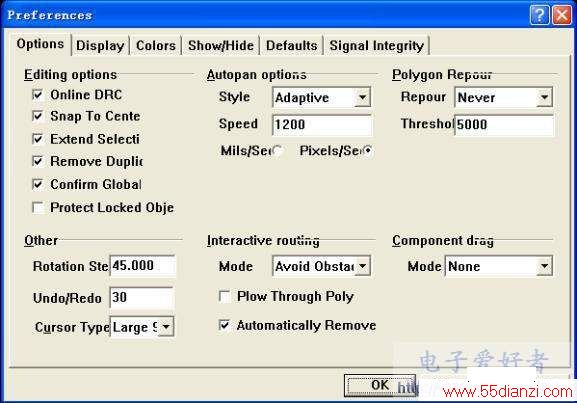

    首先，在PCB界面中，点击主菜单Tool(T下的选项(或按T 、P快捷键），打开参数设置对话框:

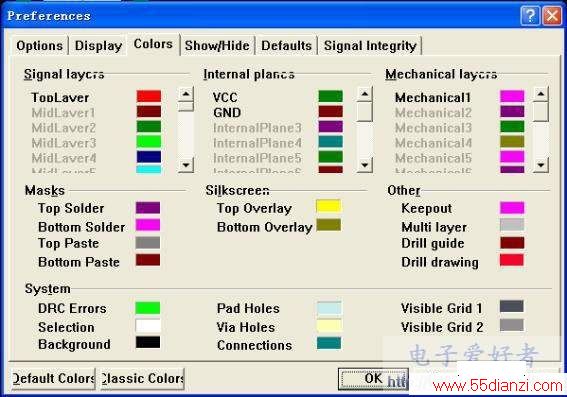

然后、单击颜色选项卡，打开颜色设置对话框，如图：

    假如我们要查看的是VCC内电层，这里，我们将的颜色设置为深一点的颜色，如棕黑色；再将背景色设为平常的红色，单击OK关闭对话框。

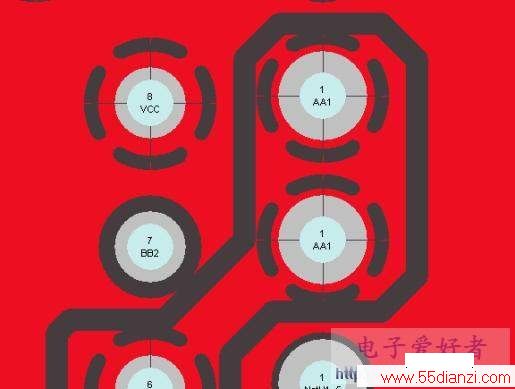

    再次，我们关掉其它的一些不需要的层，如：丝印层等，方便我们查看PCB，下面我们再来看一下PCB文件，如图：

    在图中，红色区域就是有铜铂的地方（也就是内电层中没有画线之处），在棕黑色的区域，就是无铜铂区（就是内电层中有画线的区域），这样，这块板就像被铺了铜的PCB文件一样了。

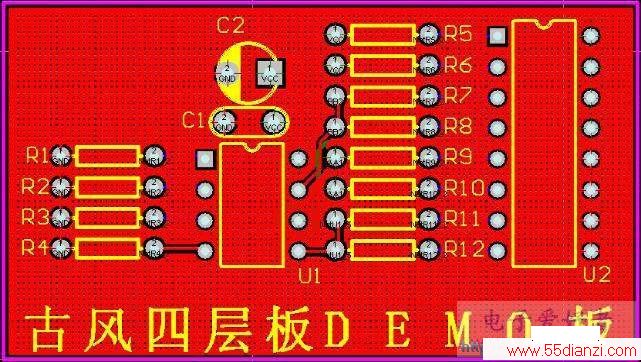

    PCB的最后文件，如图：

哈哈，一块四层板完成了!!!
