内容摘要：：电力电子电路PCB的布线在很大程度上决定了最终产品的好坏。本文主要分析了常用电力电子电路的PCB布线的几个关键技术，主要包括开关节点问题，PCB布线的宽度、厚度和电感的关系，关键走线如何处理，多层板的地以及散热等问题。 叙词：印刷电路板（PCB） 布线 开关节点 电感 散热 Abstract： Power and eleCTRonIC circuits PCB layout determines the final products performance. Several key techniques of power and electronic circuits PCB layout are analyzed in detail in this paper, which includes switch node problem, the relationship between inductance and the width and thickness of PCB layout, how to deal with the critical alignment, multilayers ground, and thermal management concerns. Keyword：Printed circuit board (PCB), Layout, Switch node, Inductance, Thermal management
1 引言
一台性能优良的电力电子变换器，除选择高质量的元器件、合理的电路外，印刷线路板的组件布局和电气联机方向的正确结构设计是决定开关变换器能否可靠工作的一个关键问题。对同一种组件和参数的电路，由于组件布局设计和电气联机方向的不同会产生不同的结果，其结果可能存在很大的差异。因而，必须把如何正确设计印刷线路板组件布局的结构和正确选择布线方向及整体仪器的工艺结构三方面联合起来考虑。合理的工艺结构，既可消除因布线不当而产生的噪声干扰，同时便于生产中的安装、调试与检修等。
文献[1]从抗干扰的角度介绍了印刷电路板基板材料的选择、表面的处理、布线、抗干扰设计等。文献[2]详细讨论了开关电源PCB排版的基本要点，并描述了一些实用的PCB排版例子。文献[3]提出了在PCB板电路设计中的工艺设计和抗干扰的有效方法，如何正确设计印制电路板组件布局和选择布线方向的改进，以便满足PCB板抑制干扰和噪声的设计要求。文献[4]在建立单片机应用系统可靠性设计模型的基础上，提出了PCB可靠性设计应包括总体设计、布线设计和PCB尺寸及器件布置，并介绍了提高PCB可靠度的方法。电力电子变换器最终产品的好坏，在很大程度上取决于所设计的开关变换器PCB的布线。以上文献都没有涉及电力电子电路的布线问题。本文主要分析常用电力电子电路的PCB布线的几个关键问题，以利于开关变换器设计者参考。
2 基本电力电子电路
最基本的电力电子电路有三种boost、buck、buck-boost[5-9]。这三种拓扑取决于电感的链接方式，设置合适的参考地后，可以得到三个不同的端子：输入端、输出端和地端，如图1所示。若电感一端与地相连，则得到buck-boost电路；若电感与输入端相连，则得到boost电路；若电感与输出端相连，则得到buck电路。

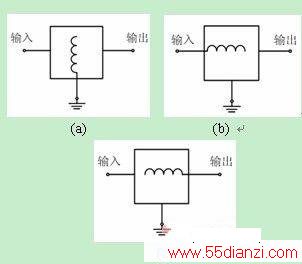

图1 电力电子电路的三种拓扑结构：(a) buck-boost拓扑；(b) boost拓扑；(c) buck拓扑。
3 开关节点
在开关器件与二极管之间设置的电感电流换流节点称之为开关节点。电流从电感流入此节点，根据开关状态不同而流入开关或者二极管。任何DC-DC变换器拓扑均有此节点，由二极管参与构成的节点可防止巨大的电压尖峰产生。
节点电流在开关和二极管之间进行转换，因此二极管需要周期性的转换状态，即二极管需在开关导通时加反向电压而在其关断期间加正向电压。因此，节点电压来回振荡，将一示波器探头连接于此节点，探头地接于此拓扑电路的地，所得电压波形为方波。此波形与电感电压波形极为相似，不同之处在于此电压在正电压范围改变，改变幅度由电路拓扑决定。
实际设计PCB时需要特别注意防止在开关节点处布过多铜丝。否则它可能成为一个电磁场天线，向四周辐射射频干扰，输出导线会吸收此干扰并直接传递到输出。
所有集成IC的开关均与其控制部分封装在一起，这样虽然应用方便且价格便宜，但是通常这样的IC对走线寄生电感所产生的噪声更敏感。这是因为其功率级开关节点仅是该IC本身的输出引脚，该引脚将开关节点产生的高频噪声直接传递到控制部分，导致控制失常。
4 PCB走线的宽度、厚度与电感
对于长度为l、直径为d的导线，其电感值可由式（1）表示。
(1)
式中：L和d的单位均为cm。
PCB走线电感的计算公式与导线电感公式区别不大，由式（2）表示。
(2)
式中：ω为走线宽度。
需要注意的是PCB走线电感基本与覆铜厚度无关。从以上对数关系可以看出，若PCB走线长度减少一半，则其电感值也减少一半。但走线宽度必须增加10倍才使其电感减少一半。即仅增加走线宽度用处不大，要减少电感应使走线尽量的短。
过孔电感由式（3）计算，
(3)
式中：h为过孔深度，单位为mm，一般h等于板厚，通常为1.4mm~1.6mm；d为过孔直径，单位为mm。对于1.6mm厚、直径为0.4mm的过孔电感为1.2nH。虽然不大，但实际证明它也影响开关IC的工作，特别是在使用MOSFET时。因此，必须使用一输入陶瓷电容为IC解耦，一定要注意该电容应尽可能靠近IC引脚与PCB连接处，并且在该电容与IC引脚焊点之间不能有过孔连接。
事实上增加某些走线的宽度对电路工作可能是不利的。例如，对正输入-正输出buck变换器，从开关节点到二极管的走线电压是变化的。任何带有变动电压的导体，不管它流过电流的大小，只要其尺寸足够大就会形成E型天线。因此，应该减少开关节点处的走线面积，而非增加它。这就是为什么要避免不当的“铜滥”的原因。唯一允许大面积覆铜的电压节点就是接地点或外壳接地点，其它走线（包括输入电源母线）都可能因寄生高频噪声而产生严重辐射效应[10]。
减小电感的最好方法是减小长度，而不是增加宽度。若由于某些原因，走线长度不能进一步减小，则可以通过将电流前行和返回走线并行的方法来减小电感。电感之所以出现是因为它们存储了磁能量，该能量存在于磁场中。反过来讲，如果磁场消失，则电感也消失。通过将两条电流走线平行布置，流过它们的电流大小相等方向相反，从而使磁场大大削弱。这两条平行走线在PCB的同一面上时要靠的非常近。若使用双面PCB，最好的办法是将两条平行走线置于板的两面或者相邻层的相对位置。为加强互耦以消去磁场，这些走线应该尽量宽些。
对于大功率离线反激式变换器，二次侧走线的电感会反射到一次侧，从而极大地增加了一次等效漏感，使效率降低。当要应付较大的电流而需并联多个输出电容时，这种情况就更为严重。但仍可利用消去磁场的方法来减小电感。
从产生噪声的观点上看，对所有拓扑，电感均不处于关键路径，因此不必过多的担心它的布线。但要考虑电感产生的电磁场，它会影响附近的电路及敏感走线，同样会产生问题。因此，在一般情况下，若成本允许，最好使用屏蔽电感来解决这个问题。若条件不允许，应将其置于远离IC处，特别要远离反馈走线[11]。
5 电力电子电路PCB的几个关键走线
在开关转换期间，某些走线的电流会瞬间停止，而另一些走线电流同时瞬间导通，他们均在开关转换时间的100ns之内发生，这些走线被认为是开关变换器PCB布线的关键走线。它们的布线应该宽而短。每个开关转换瞬间，这些走线中都产生很高的di/dt，这个线路都混杂着细小但不低的电压尖峰[6][7]。这主要是由寄生电感产生的电压V=L×di/dt引起的。根据经验，每英寸走线的寄生电感约为20nH。MOSFET比BJT转换速度更高，MOSFET的开关转换时间为10ns~50ns，而BJT一般为100ns~150ns。由于它们在其PCB关键走线中产生更高的di/dt，采用MOSFET开关的变换器将产生更恶劣的尖峰。对1吋的铜走线开关，在30ns的开关转换时间流过1A的瞬态电流，将产生0.7V的尖峰电压。若是3A的瞬态电流流过2吋的铜走线，将产生近4V的尖峰电压。噪声尖峰一旦产生，不仅传递到输入/输出，影响变换器性能，而且还能渗透到IC控制单元，使控制功能失稳失常，甚至使控制的限流功能失效，导致灾难性后果。
噪声尖峰几乎是观察不到的。首先，各种寄生参数一定程度上帮助吸收尖峰噪声。其次，用示波器探头观察时，探头自身10pF ~20pF的电容也能吸收该类尖峰，从而看不到任何显著信息。另外，探头感应了太多空气传播的开关噪声，使观察者难以确定所看到的到底是什么。
