在Protel2004软件的各类编辑器中的栅格设置一般采用默认的设置，但在电路图绘制，电路板制作与元件库的创建中原默认的栅格设置无法满足设计要求时，栅格的设置显得尤为重要。
1．进入栅格设置界面
在各自的编辑器环境界面中右击鼠标，找到“选项”下的“文档选项”(在原理图编辑器或原理图库编辑器中)或"PCB板选项”(在PCB编辑器中）或“库选项”(在PCB库编辑器中)。
上图，中图，下图分别是在原理图编辑器环境中、在原理图库编辑器环境中和在PCB以及PCB库编辑器环境中的栅格参数设置面板。
2．栅格设置注意事项

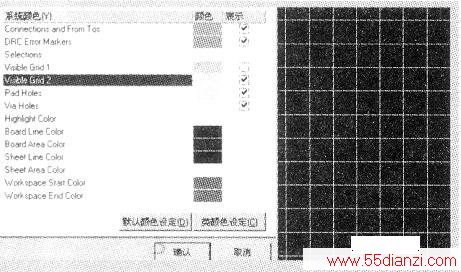

①熟练调整常用栅格在选择栅格的大小时，Protel软件提供了一些标准的间距，只需单击各个栅格大小编辑框的下拉按钮就可以看到。在布线过程中，可以按“G”键。系统会弹出电气捕获栅格设置对话框，可以选择合适的参数。如上图所示。另外，在板层颜色设定对话框中，也有选项控制栅格的显示。其中VisibleGrid1选项和VisibIeGrid2选项可以控制栅格的颜色和显示状态。我们一般将Grid1设置成为浅色，将Grid2设置成为稍深的颜色，两者都设置成可视状态(即在Srlow栏中打勾)。如下图所示，为清晰可见、本图设置的第二可视栅格为黄色。
平时在电路设计过程中如果发现可视栅格不可见，可将图纸放大．如果栅格隐约可见，可将屏幕的亮度与对比度调到70％左右。
②电气栅格和捕捉栅格不能大于元件封装的引脚间距，不然在电路板连线时会带来一些麻烦。

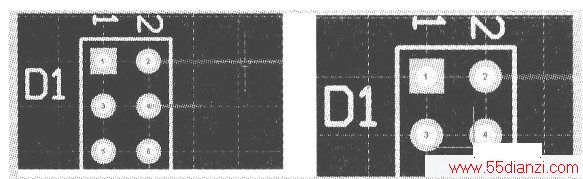

下左图是在电气栅格为120mil可视栅格为100mil时PCB连线出现的麻烦：引脚4连接水平导线时被2脚导线吸引(图中元件封装的引脚间距为lOOmil)。因为电气栅格大于元件封装的引脚间距，给布线带来麻烦。
下右图是在光标捕捉栅格为120mil．可视栅格为100mil时PCB连线出现的麻烦：引脚4上想连接一根导线却连接不了。因为光标捕捉栅格为120mil步长太大(图中元件封装的引脚间距为1OOmil)o在栅格设置中，光标捕捉栅格选项也不能设置太小。光标捕捉栅格太小，可视栅格(VislbeGrid2)取得较大，在绘制导线时就有可能在导线端点与引脚端点之间留下一些不易发觉的间隙，PCB设计过程中会出现该连的导线没有连上。例如，当Srlap取为1，Visible取为100时，就很容易产生这种问题。
另外，在创建元件库的过程中，在放置元件引脚时如果把光标捕捉栅格设置太小，同样也会使得该元件在使用中出现此类问题。所以，创建元件库时最好取与原理图编辑相同的栅格大小。
③光标捕捉栅格与电气栅格相差过大，在连线的时候，光标将会很难捕捉到用户所需要的电气连接点。
如下图所示，在PCB编辑器中，光标捕捉栅格为1mil电气栅格为80mil可视栅格为200mil时。导线在D1的1，3脚之间过线时被自动吸引到附近的电气连接点上。给布线带来麻烦。
如下图所示，在原理图编辑器中，光标捕捉栅格为20mil，电气栅格为5mil，可视栅格为20mil时，可在P1的1，2，3脚上接入电阻，布线还没有出现不方便的地方。但当光标捕捉栅格为20rn_l’电气栅格为1mil，可视栅格为20mil时，P1的1，3脚上可接入电阻，但要在2脚上接入电阻却连不上，光标很难捕捉到用户所需要的电气连接点。给电路的设计带来麻烦。如右图所示。
上述设置的一些栅格数据是一些非典型值。是为了说明问题而设置的，一般在各编辑器环境中。栅格参数设置是比较合理的，在Protel2004软件使用中，可视栅格一般不要修改，特别是PCB编辑器中与PCB库编辑器中的可视栅格为。IOOmil，此数据非常典型，我们知道万能板中的导孔之间的距离正好是100miI，即2．54mm，集成块两引脚之间的距离正好为2．54，各大小集成块的两排引脚之间的距离正好是它的整数倍，大多数插件的引脚间距正好是100mil的整数倍。鉴于电路板大小与设计图纸、元器件实际封装大小与电路图上的元器件封装大约相当。因此，一般不要修改PCB编辑器中与PCB库编辑器中可视栅格数据。
电气栅格一般不建议修改，电路绘制、PCB布局布线、自己创建元件库出现栅格设置上的麻烦时一般可修改光标捕捉栅格或者元器件栅格就能达到目的。
总之，在Protel2004软件中的环境参数设置中的栅格设置需要充分理解四种栅格的含义，同时需要Protel绘图与制板的一些经验，才能将栅格参数设置最佳。使电路设计得心应手。
