液晶彩电软件升级须知

　　液晶彩电软件升级是通过专用设备（常称写程器或升级工具）给程序存储器写入对应的程序，这个过程也就是常说的软件升级。
　　

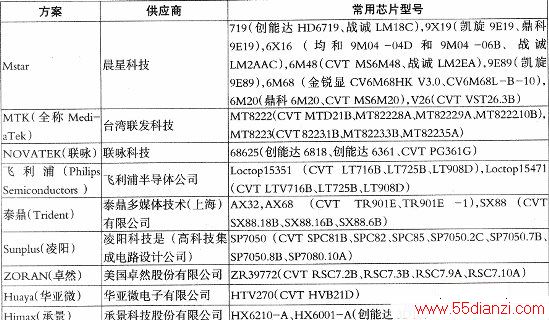

　　软件升级时所需的升级工具、操作方法和要求主要由芯片方案决定，并非由电视厂家决定；升级接线方法取决于主板的接口设计及引脚定义。目前，液晶彩电常用的芯片方案见下表。

　　
　　用于液晶彩电软件升级的工具很多，如有采用总线方式( SDA、SCL)传输数据，有采用半双工方式(RXD、TXD)传输数据，但无论采用哪一种，在使用升级工具前均须安装驱动程序，并且必须使用升级工具所要求的电脑接口（如25针打印机并口、9针RS232串口、USB接口等）。再者，升级工具与主板的升级接口需按要求对应连接，常见的对应关系有以下几种，见下表。

 　在创维液晶彩电的升级中，常采用万能升级小板作为升级工具。该小板可实现USB转串口或USB转IIC功能，但在使用前均需先安装驱动程序，并且在安装驱动前，不能连接该小板。
　　
　　1.USB转串口

  先找到CH341SER.EXE文件，双击该文件图标，然后在对话框中点“INSTALL”，预安装成功后点“确定”，接着将升级小板的拨动开关置于“UART”位置，然后将升级小板与电脑相连接，此时会出现“找到新硬件”的对话框，这时选“否，暂时不”，然后点“下一步”，选“自动安装软件”，点“下一步”。在接下来的安装过程中，会出现警告对话框，这时选“仍然继续”，直至完成安装。
　　
　　在完成上述驱动程序安装后，会在电脑的设备管理器中出现端口，其中“USB-SERIAL CH341A”为万能升级小板，“COM4”为系统自动分配的端口号（也可自行设置端口号，但不可与电脑上已有的端口号重复）。
　　
　　2.USB转IIC

      按“1”所述完成升级小板驱动程序的安装，此时会在电脑的“设备管理器”中外部接口，其中“USB -EPP/12C…CH341A”为万能升级小板。
　　
　　在实际升级操作中，要先准备一根USB延长线用于升级小板与电脑的连接，还需准备一根VGA连线，用于升级小板与电视机的连接。但要注意的是，市场上很多VGA线中部分端子之间无连线，这类线不能作为此处的升级连接线，否则会出现程序升级失败的现象。因此，在购买VGA线时，应用万用表测量所买VGA中每一个端子是否连通。
